Industrieller CNC-Fräser Holz mit Werkzeugwechsel 9kW ATC

Reduzieren Sie Ausfallzeiten mit ProMach Automation

Für wachsende Werkstätten sind manuelle Werkzeugwechsel ein massives Engpass, der die Rentabilität beeinträchtigt. Wir haben das ProMach-System entwickelt, um genau dieses Problem zu beseitigen und Ihre Werkstatt in einen nahtlosen, automatisierten Multi-Werkzeug-Workflow zu verwandeln. CNC-Fräser Holz mit Werkzeugwechsel um dieses Problem zu lösen und Ihre Werkstatt in einen nahtlosen, automatisierten Multi-Werkzeug-Workflow zu verwandeln.

Entwickelt für Hochvolumen-Nesting und individuelle Schrankherstellung

Egal, ob Sie eine Boutique-Schrankwerkstatt oder eine hochvolumige Fertigungsanlage betreiben, dieses ATC CNC-Holzfräser ist Ihr ultimativer Produktionspartner. Durch die Automatisierung von Werkzeugwechseln maximiert es die Durchsatzleistung und sorgt für fehlerfreie Genauigkeit bei komplexen, mehrstufigen Schnitten.

• Maßschreinerei: Perfekt zum Schneiden von Korpusteilen, Nutfräsen und Bohren von Scharnierlöchern in einem einzigen kontinuierlichen Zyklus.
• Hochvolumen-Nesting: Optimiert die Plattengestaltung, um die Materialausbeute zu maximieren, während der Spindelbetrieb ununterbrochen läuft.

Wahre Materialvielfalt

Unsere industrielle Holzbearbeitungs-CNC-Nesting-Maschine verarbeitet eine Vielzahl von Materialien mit absoluter Präzision. Sie können nahtlos zwischen verschiedenen Werkzeugen wechseln, um verschiedene Substrate zu schneiden, zu fräsen und zu gravieren, ohne manuelle Anpassungen vornehmen zu müssen.

• Harthölzer & Weichhölzer: Saubere, brandfreie Kanten an Eiche, Ahorn, Walnuss und Kiefer.
• Technisch verarbeitetes Holz: Schnelles, effizientes Verschachteln durch Sperrholz und MDF.
• Hochleistungsverbundstoffe: Reibungslose Verarbeitung von Kunststoffen, Acrylglas und Nichteisenmetallen.

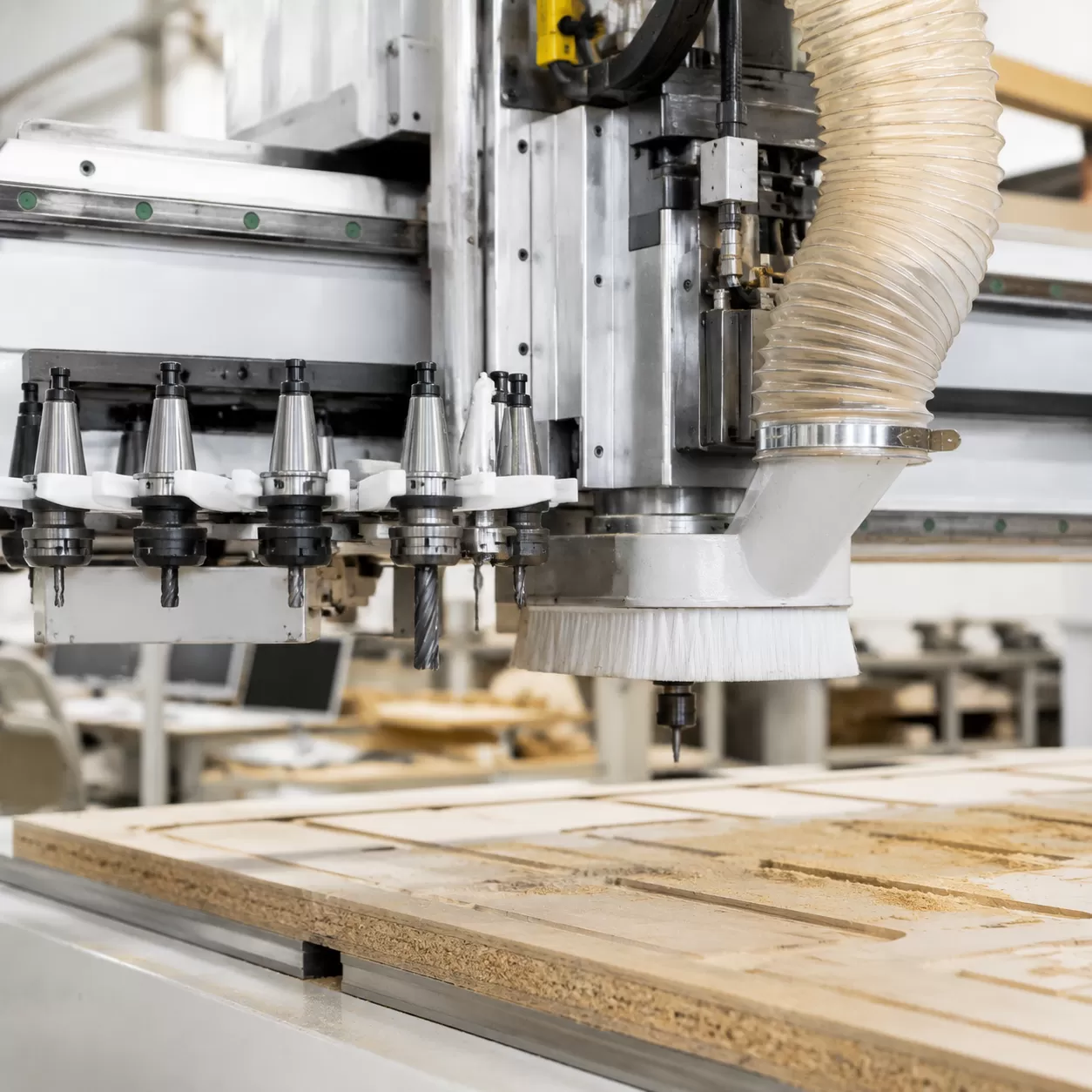

Hochfrequentes Automatisches Werkzeugwechselsystem

Jede Sekunde, die Ihre Maschine während eines manuellen Bohrerswechsels untätig verbringt, ist verlorener Gewinn. Unser Hochgeschwindigkeits- automatischer Werkzeugwechsel CNC-Fräser System beseitigt dieses Engpass vollständig und verwandelt Ihre Werkstatt in eine kontinuierliche Produktionsmaschine. Speziell für die Hochvolumen-Holzbearbeitung entwickelt, verwaltet dieses System komplexe, mehrwerkzeugige Pfade fehlerfrei, ohne dass ein Bediener die Maschine anhalten muss.

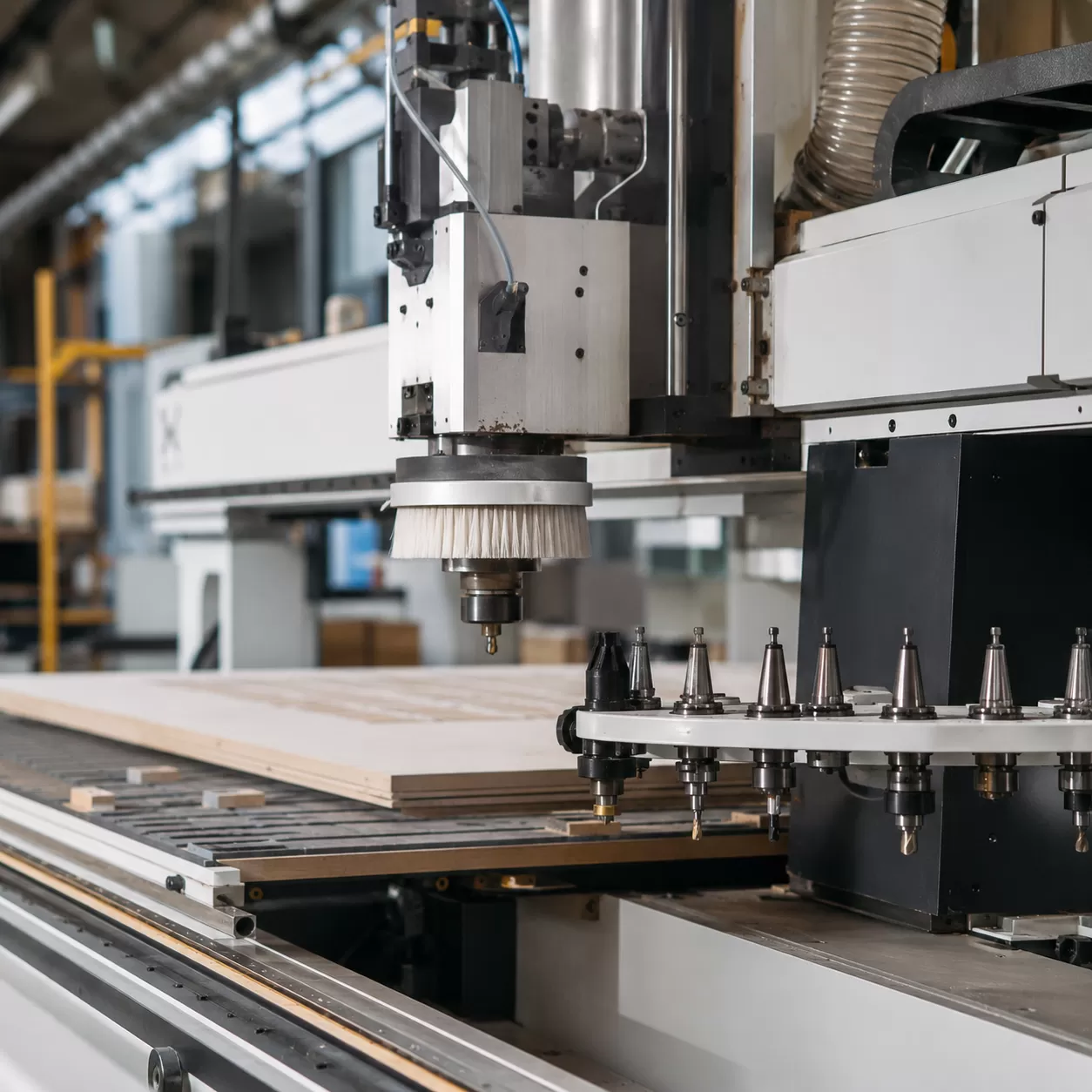

Lineares Werkzeugmagazin vs. Carousel-Discs Layout

Wir entwickeln unsere ATC CNC-Holzfräser Anordnungen mit zwei unterschiedlichen Werkzeugmanagement-Konfigurationen, die auf Ihren spezifischen Platzbedarf und Workflow-Anforderungen zugeschnitten sind:

• Lineares Werkzeugwechsler-Layout: Am hinteren Ende oder unterhalb des Portals positioniert, ist das lineare Werkzeugmagazin eine äußerst kostengünstige, einfache und platzsparende Wahl. Es ist ideal für Standardproduktionsanlagen mit einem festen Satz von 6 bis 12 Fräsern.
• Carousel-ATC-Holzfräser-Discs Layout: Direkt auf dem beweglichen Portal montiert, hält der rotierende Carousel-Discs bis zu 12 oder 20 Werkzeuge. Da das Magazin mit dem Spindel mitläuft, minimiert es die Entfernung, die der Kopf für den Werkzeugwechsel zurücklegen muss, und ist somit die perfekte Lösung für Hochgeschwindigkeits- Nesting-CNC-Fräser Operationen, bei denen jede Sekunde zählt.

Werkzeugwechsel-Zykluszeiten unter 8 Sekunden

Durch den Einsatz hochwertiger pneumatischer Komponenten und optimierter Servosynchronisation erreicht unser Werkzeugwechselmechanismus eine blitzschnelle Zykluszeit von unter 8 Sekunden. Die nahtlose Übergabe zwischen Werkzeughalter und Hochfrequenz-Spindel bedeutet, dass Ihre Mehrwerkzeug-Holz-CNC-Frästisch seine Zeit mit Materialbearbeitung verbringt, anstatt sich durch leere Luft zu bewegen.

Automatische Werkzeugkalibrierung & Touch-Off-Sensoren

Manuelle Nullsetzung der Z-Achse gehört der Vergangenheit an. Unser integriertes automatisches Werkzeugkalibriersystem verfügt über eine hochpräzise Touch-Off-Sensors-Parameter-Matrix. Jedes Mal, wenn ein neues Werkzeug aus dem Magazin geladen wird, überprüft die Maschine automatisch die exakte Werkzeuglänge bis auf den Mikrometer. Dies garantiert absolute Tiefenkonstanz über das gesamte Projekt hinweg und sorgt für fehlerfreie Ergebnisse, egal ob Sie filigrane V-Carving-Details oder Bohrlöcher für Schrankverbindungen erstellen.

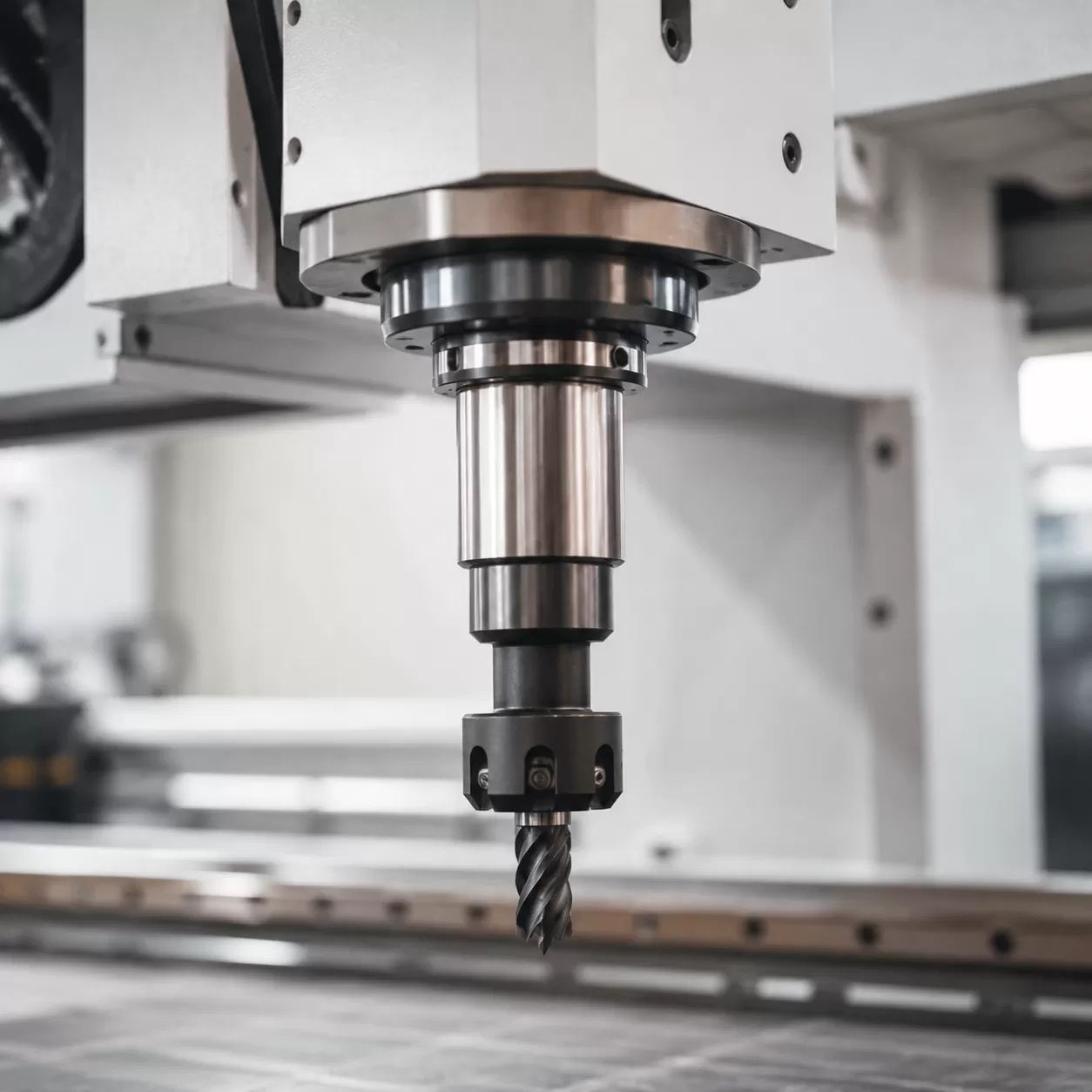

Industrielles luftgekühltes ATC-Spindel

Jeder Hochleistungs- CNC-Holzfräse mit Werkzeugwechsler benötigt ein Kraftpaket im Kern. Unsere Maschinen für die Serienproduktion verfügen über eine industrielle 9,0 kW 12 PS Hochdrehmoment-Ausgang luftgekühlte Spindel, die speziell für brutale, kontinuierliche Holzbearbeitungs-Schichten entwickelt wurde. Mit variablen Drehzahlen bis zu 24.000 U/min, liefert dieses Aggregat die rohe Schnittkraft und Hochgeschwindigkeitspräzision, die erforderlich ist, um Kantenabsplitterungen bei komplexen verschachtelten Mustern zu eliminieren.

• Maximale Leistung: 9,0 kW (12 PS) Hochleistungs-Ausgang für tiefes Fräsen in einem Durchgang.
• Geschwindigkeitsflexibilität: Programmierbare variable Drehzahlen bis zu 24.000 U/min zur Anpassung an unterschiedliche Materialdichten.
• Kühlsystem: Wartungsarmes, hocheffizientes Luftkühlsystem, das den Bedarf an Flüssigkeitskühlern eliminiert.

Dieses Spindelsystem basiert auf einem Industriestandard ISO30 ER32 Spannzangen-Kompatibilität Netzwerk. Die robuste Werkzeughalter-Schnittstelle garantiert kein Verrutschen und eine strenge Rundlaufgenauigkeit während des Hochgeschwindigkeits-Dauerfräsens. In Verbindung mit unseren Hochgeschwindigkeits- ATC CNC-Fräsmaschine Konfigurationen erfolgen Werkzeugwechsel nahtlos, ohne die Betriebsgenauigkeit zu beeinträchtigen oder wertvolle Werkstattzeit zu verschwenden.

Hochleistungs-Strukturrahmen und Portaltechnik

Ein Hochleistungs- CNC-Fräser Holz mit Werkzeugwechsel Die Einrichtung erfordert eine Grundlage, die sich unter Druck nicht biegt. Wir konstruieren unsere Maschinenbetten aus dickwandigen, geschweißten Stahlrohren, die einer strengen Spannungsarmglühung unterzogen werden. Dieser industrielle Wärmebehandlungsprozess eliminiert innere Spannungen und garantiert, dass der Rahmen über eine lange Lebensdauer beim Hochgeschwindigkeits-Fräsen perfekt rechtwinklig und verzugsfrei bleibt.

• Stress-Entspannter Stahlrahmen: Beseitigt strukturelles Gedächtnis und verhindert langfristige Verformungen des Rahmens.
• Vibrationsdämpfende Architektur: Absorbiert Schneidkräfte, um die Kantenqualität bei schweren Nesting-Schnitten zu schützen.
• Maximale Laststabilität: Erhält strikte Positionsgenauigkeit, auch beim Beschleunigen schwerer Brückenbaugruppen.
• Hohe Steifigkeit: Speziell entwickelt, um die schnelle, dynamische Verschiebung eines automatischen Werkzeugwechsels bei Holzfräsen Mechanismus zu bewältigen.

Das starre Brücken-Design bewältigt mühelos die schweren Lasten von Hochleistungs-Spindeln und Werkzeugmagazinen. Durch die Minimierung harmonischer Vibrationen sorgt diese robuste Konstruktion dafür, dass jeder Befehl in saubere Schnitte, makellose Oberflächen und enge Toleranzen auf der Werkstattfläche umgesetzt wird.

Fortschrittliche Bewegungssteuerung für unsere CNC-Fräse mit Werkzeugwechsler

Um Überspringen von Schritten und beschädigte Werkstücke bei Hochgeschwindigkeits-Nesting zu verhindern, konstruieren wir unsere schwere automatische Werkzeugwechsel-Fräse mit einer vollständig geschlossenen Antriebseinheit. Dieses kommerzielle System kommuniziert ständig mit dem Steuergerät und korrigiert sofort etwaige Positionsabweichungen, bevor sie Ihre Schnitte beeinträchtigen können.

• Duale Y-Achsen synchronisierte Antriebe: Gesteuert von Hochdrehmoment-AC-Servomotoren, bewegt sich die Brücke fehlerfrei, ohne sich zu verdrehen oder zu verzerren, selbst bei aggressivem schweren Fräsen.
• Hochwertige Übertragungs-Komponenten: Wir kombinieren hochpräzise Spiralradsätze und -zahnriemen mit authentischen Taiwan Hiwin-Quadrat-Lineargleitbahnen. Diese Kombination sorgt für eine reibungslose, niedrige Reibung und eine lange Verschleißfestigkeit.
• Hochsteife Z-Achsen-Mechanik: Vertikalbewegung basiert auf einer präzise geschliffenen Kugelumlaufspindel, die eine Mikropräzisions-Tiefensteuerung beim Gravieren von Harthölzern oder schnelle Werkzeugwechsel gewährleistet.

Dieses Bewegungssteuerungssystem arbeitet nahtlos mit unseren fortschrittlichen 4-Achsen-CNC-Fräser Konfigurationen zusammen und bietet die extrem stabile Nachführung, die für komplexe, mehrachsige Dimensionalgravuren erforderlich ist.

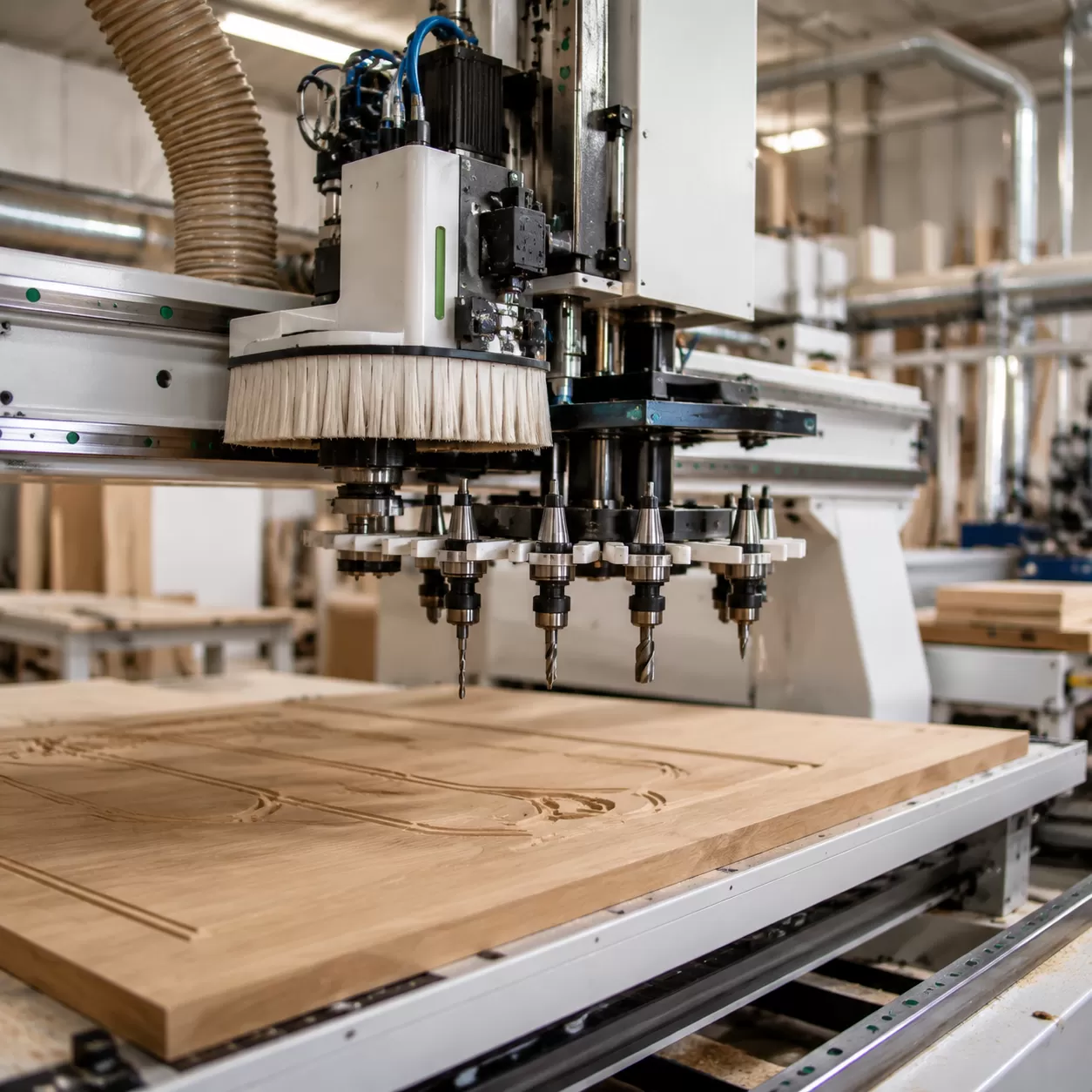

Technische Spezifikationstabelle

Um Ihnen bei der Auswahl der richtigen Konfiguration für Ihren Shop zu helfen, finden Sie hier eine umfassende Datenübersicht unserer Produktionsgröße CNC-Fräser Holz mit Werkzeugwechsel Maschinen. Diese Spezifikationen spiegeln den Kernaufbau unserer schweren Ausrüstung wider. CNC-Bearbeitungszentrum Linie, entwickelt für Hochvolumen-Nesting und präzise Möbelfertigung.

---

Parameter-Komponente	Industrielle Spezifikationsdetails
Arbeitsbereich (X, Y, Z)	1300mm x 2500mm x 200mm (Standard 4×8 CNC-Fräser mit ATC)
Spindeltyp & Leistung	9,0 kW (12 PS) Hochfrequenz-Luftgekühlte ATC-Spindel
Spindeldrehzahlbereich	Variable bis zu 24.000 U/min
Werkzeugmagazin-Kapazität	8-Slot / 12-Slot Linear-Werkzeugwechsler oder Karussell-Disc-Anordnung
Spannfutter & Werkzeughalter	ISO30 / ER32 Präzisionskompatibilität
Antriebssystem Motoren	Hochdrehmoment-AC-Servomotoren (doppelte Y-Achse synchronisiert)
Übertragungsmechanismus	Taiwan Hiwin Quadratische Linearschienen + Helikale Zahnstange & Ritzel
Positionierungsgenauigkeit	±0,03 mm / 300 mm
Maximale Reisegeschwindigkeit	50.000 mm/min
Maximale Schnittgeschwindigkeit	25.000 mm/min
Tischoberflächentyp	Mehrzonen-Vakuumspannsystem mit manuellen T-Nuten
Steuerungsschnittstelle	Industrieller CNC-Controller mit Werkzeugwegsimulation
Arbeitsspannungsmöglichkeiten	AC380V / 3-phasig / 50-60Hz (kundenspezifische 220V 3-phasig verfügbar)

Automatisierte betriebliche Sicherheitsworkflows

Unser CNC-Holzfräse mit Werkzeugwechsler Systeme integrieren automatisierte Workflows, um manuelles Raten zu eliminieren und den Werkstattboden sauber und sicher zu halten.

Intelligente Materialspannung & Staubabsaugung

• Mehrzonen-Vakuumtisch: Das robuste Matrixbett verfügt über eine integrierte Mehrzonen-Vakuumspannfunktion, gepaart mit manuellen T-Nuten. Dieses hybride Setup ermöglicht es Ihnen, bestimmte Bereiche für das Nesting großer Stückzahlen abzugrenzen oder unregelmäßige Massivholzteile mechanisch zu spannen, ohne die Saugkraft zu verlieren.
• Automatisch verstellbare Absaughauben: Um einen atembaren Arbeitsbereich zu gewährleisten, nutzt die Staubabsauginfrastruktur eine automatische pneumatische Haube, die ihre Höhe dynamisch an die Länge des aktiven Werkzeugs anpasst. Sie dichtet die Schnittzone ab, um Späne direkt an der Quelle aufzufangen.

Zentralisierte Lebensdauerschutz

Die Aufrechterhaltung eines automatischen Werkzeugwechsels bei Holzfräsen erfordert eine konsequente Wartung. Um Ausfallzeiten durch manuelle Schmierung zu eliminieren, sorgt ein automatisches Schmierstoff-Liefernetzwerk pumpt präzise Mengen Öl in regelmäßigen Abständen zu den Linearführungen und Kugelumlaufspindeln. Diese kontinuierliche Schmierung verhindert Reibverschleiß, stößt feinen Holzstaub ab und verlängert die Betriebsdauer des Bewegungssystems erheblich.

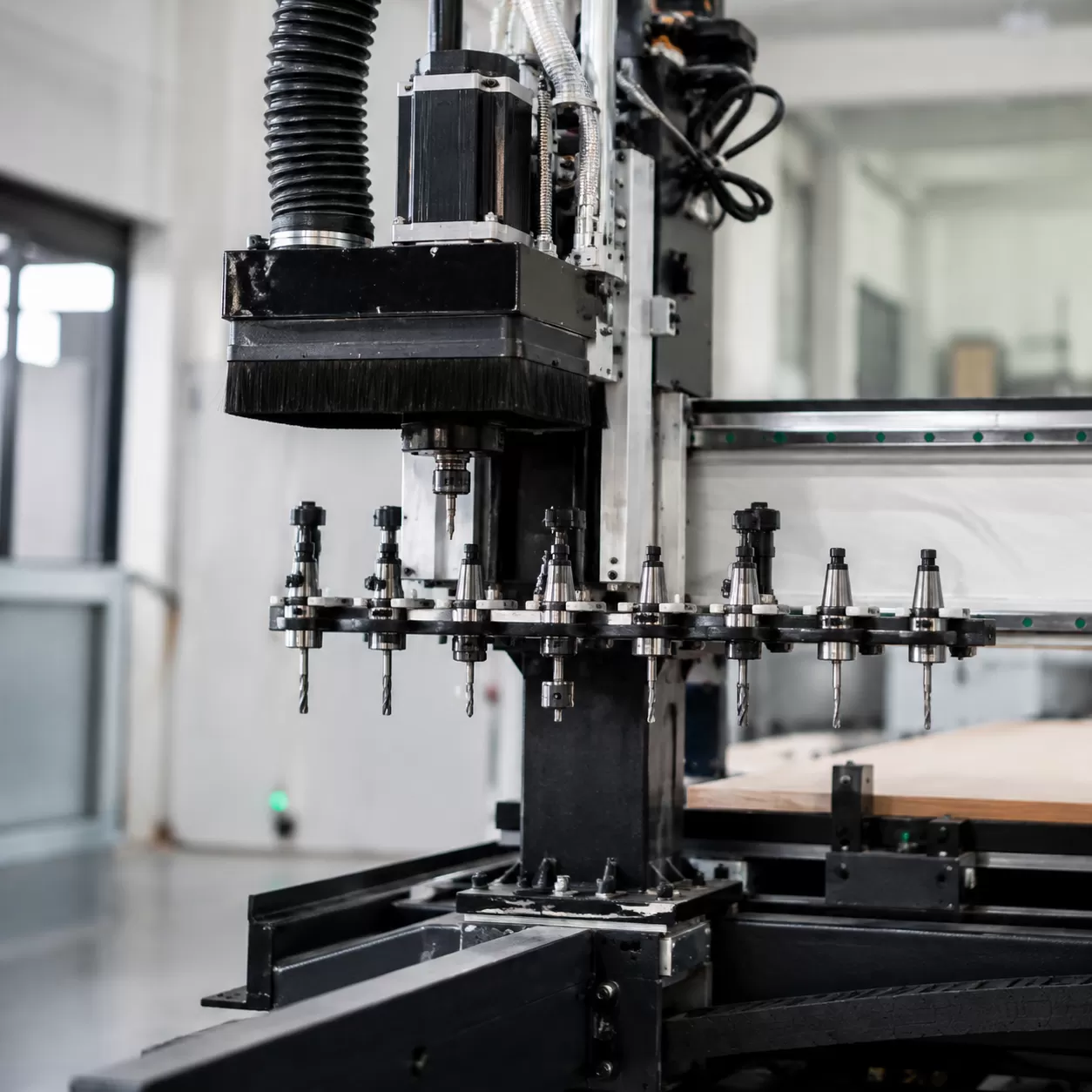

Kompatibilität mit Open-Architecture-Software

Wir entwerfen unsere CNC-Holzfräse mit Werkzeugwechsler Systeme rund um ein Open-Architektur-Framework. Dies gewährleistet eine nahtlose Integration mit standardmäßigen Branchen-CAD/CAM-Software-Suiten, einschließlich Vectric Aspire, AlphaCAM, Fusion 360 und Cabinet Vision. Sie können komplexen G-Code in Ihrem bevorzugten Designprogramm generieren und direkt an die Maschine senden, ohne Übersetzungsfehler oder proprietäre Softwarebarrieren.

Industrielle CNC-Controller-Schnittstelle

Jede Maschine verfügt über ein intuitives, industrietaugliches ATC CNC-Holzfräser Steuerungssystem, das für Hochproduktionsumgebungen entwickelt wurde. Der Controller verwaltet Multi-Werkzeug-Verarbeitungsprozesse und liefert gleichzeitig Echtzeit-Feedback zum Betrieb.

• Werkzeugpfad-Simulation: Visualisiert die gesamte Schneidroute, bevor die Spindel startet, um Materialverschwendung und Kollisionen bei Teilen zu vermeiden.
• Fehlerdiagnose: Erkennt Betriebsanomalien sofort und zeigt klare Fehlercodes auf dem Bildschirm an, um Ausfallzeiten zu minimieren.
• Makro-Programmverwaltung: Vereinfacht die Werkzeugverwaltung, indem automatisch Werkzeuglebensdauern und Geschwindigkeiten verfolgt werden.

Wenn Sie die Fähigkeiten Ihres Shops vom Standardformat bis hin zu komplexen automatischen Bearbeitungen erweitern möchten, erkunden Sie unsere vollständige Auswahl an industriellen CNC-Fräser Konfigurationen, um die ideale Lösung für Ihren Produktionsworkflow zu finden.

Warum Partner mit ProMach

Die Wahl eines ProMach CNC-Fräser Holz mit Werkzeugwechsel Systems bedeutet, dass Sie direkt beim Hersteller partnerschaftlich zusammenarbeiten. Wir montieren nicht nur Maschinen; wir entwickeln produktionsfähige Holz-CNC-Maschinenlösungen, die darauf ausgelegt sind, Engpässe in Ihrer Werkstatt zu beseitigen und Ihre Spindeln am Laufen zu halten.

• Werk Support direkt vom Hersteller: Überspringen Sie den Zwischenhändler. Unser erfahrenes technisches Team bietet direkten, unverfälschtem Support, um Ihren automatischen Werkzeugwechsel-Holzfräser mit höchster Effizienz laufen zu lassen.
• Strenge Qualitätskontrolle: Jeder schwere Auto-Werkzeugwechsler-Fräser durchläuft eine strenge Kalibrierung mittels Mehr-Achsen-Laserinterferometrie. Dies stellt sicher, dass jede Komponente – bis hin zur genauen Bestimmung In welche Richtung zeigt die Z-Achse auf der CNC-Maschine?—ist perfekt ausgerichtet für mikropräzisen vertikalen Fahrweg und fehlerfreie verschachtelte Schnitte.
• Schlüsselfertige Weltlieferung: Wir kümmern uns um alles vom Fabrikboden bis zu Ihrem Werkstattboden, einschließlich vollständiger Einrichtungsschulung, um Ihr Team sofort auf den neuesten Stand zu bringen.

Häufig gestellte Fragen

Wie viel Zeit spart ein ATC-CNC-Fräser im Vergleich zu manuellen Werkzeugwechseln?

An ATC CNC-Holzfräser beseitigt die 2 bis 3 Minuten manuellen Arbeitsaufwand, die für jeden einzelnen Bitwechsel erforderlich sind. Anstatt die Maschine anzuhalten, die Spannzange zu wechseln und die Z-Achse zu kalibrieren, erledigt unser automatisches System den Zyklus in weniger als 8 Sekunden. Für komplexe maßgeschneiderte Schrankherstellung oder Hochvolumen-Verschachtelung, die Bohren, Taschenfräsen und Profilschnitte erfordert, spart diese Automatisierung täglich Stunden an kumulativem Stillstand und steigert Ihre Gesamteffizienz um bis zu 40%.

Was ist der Unterschied zwischen einem linearen und einem Karussell-Werkzeugwechsler-Layout für die Holzbearbeitung?

Die Wahl zwischen einem linearen Werkzeugwechsler-Holz-CNC-Maschine und einem Karussell-Disc-Layout hängt von Ihrem Budget und Platzbedarf ab:

• Lineare Werkzeugwechsler: Wird typischerweise am Ende des 4×8 CNC-Fräse Betts montiert. Es verfügt über ein einfaches Design, geringere Wartungskosten und einen kosteneffektiven Preis, was es ideal für Standard-Holzwerkstätten macht.
• Karussell-ATC-Holzfräser: Das Werkzeugmagazin bewegt sich mit dem Portal. Da die Spindel nicht zum Wechseln der Bits an den hinteren Teil der Maschine fahren muss, bietet es die schnellsten möglichen Werkzeugwechselzyklen für Hochgeschwindigkeitskontinuierliches Fräsen.

Welche CAD/CAM-Softwareprogramme sind mit dieser Produktionsmaßstab-Holz-CNC-Maschine kompatibel?

Unsere Maschinen verfügen über einen offenen industriellen CNC-Controller. Dieser gewährleistet nahtlose Kompatibilität mit gängigen Industriesoftware-Suiten, einschließlich Vectric Aspire, VCarve Pro, Fusion 360, AlphaCAM, Type3 und ArtCAM. Der Controller verarbeitet problemlos Standard-G-Code, sodass Sie komplexe verschachtelte Layouts, Schrankdesigns und filigrane 3D-Reliefs ohne Softwarebindung ausführen können.

Welche elektrischen Spannungsanforderungen sind für einen Heavy-Duty-Auto-Werkzeugwechsler-Fräser erforderlich?

Da diese Industriemaschinen eine Hochleistungs- 9KW ATC-Spindel-Fräser und schwere AC-Servomotoren verwenden, benötigen sie eine stabile industrielle Stromversorgung. Die Standardkonfiguration läuft auf 3-Phasen 220V, 380V oder 460V Wechselstromversorgung bei 50Hz/60Hz. Für kleinere Werkstätten ohne Zugang zu Drehstrom kann vor der Lieferung eine individuelle Einphasen-Transformatorlösung mit unserem technischen Support-Team besprochen werden.
