CNC-Biegemaschine für Blech für präzise Fertigungslinien: Abkantpresse und automatische Plattenbiegemaschine baut; hydraulisches Biegen oder elektrische Servoantriebe; mehrachsig Anschlag mit Tonnenkapazität von 40T bis 1000T+.

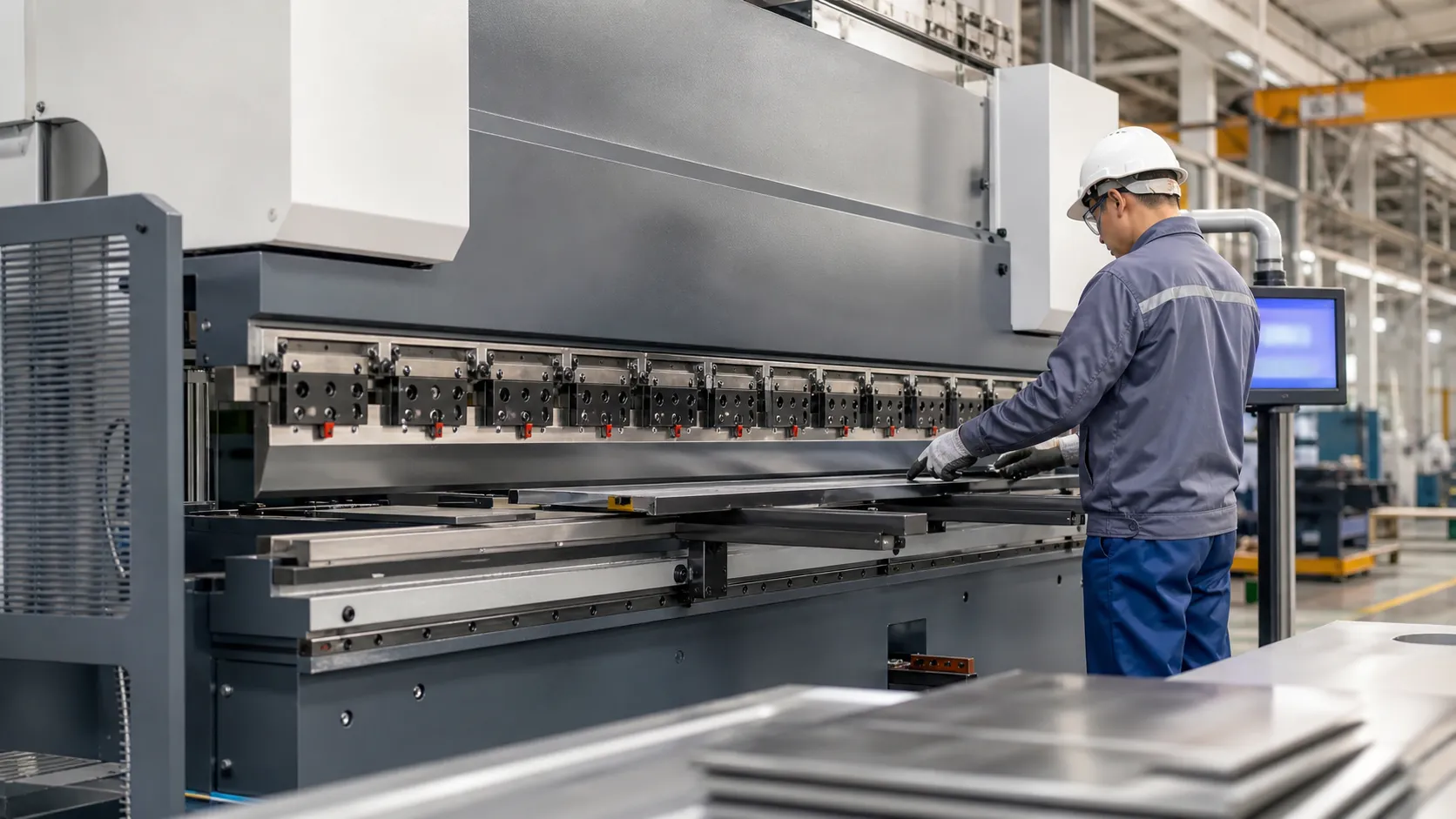

CNC-Biegemaschine für Blech — Abkantpresse & Plattenbiegemaschine Überblick

CNC-Blechbiegemaschine für Blech und CNC-Biegemaschine Blech Linien automatisieren die Stanz- und Matrizenformung unter Computer Numerical Control—von Luftbiegen bis hin zum Vollbiegen mit wiederholbare Genauigkeit bei jedem Hub.

Leistungskennzahl	Standard-Spezifikation	Fertigungsvorteil
Positionierungsgenauigkeit	±0,01 mm	Beseitigt Probleme bei der Montagepassung
Wiederholbare Genauigkeit	±0,005 mm	Gewährleistet identische Teile über Chargen hinweg
Annäherungsgeschwindigkeit der Y-Achse	Bis zu 200 mm/s	Verkürzt die Zykluszeiten bei Produktionsläufen mit großen Stückzahlen
Tonnenkapazität	40 t bis 1000 t+	Bearbeitet dünnwandige Bleche bis hin zu dicken Platten

Definition und Kernfunktion des Blechbiegens

Im Kern ist ein Blechbiege-CNC-Maschine verwandelt flache Metallbleche in 3D-Strukturteile. Die Maschine wendet berechnete Kraft mit einem Stempel und einer Matrize an, um das Metall entlang einer geraden Linie zu verformen.

[ Blechrohling ]
│
▼ (CNC-gesteuerter Stempel & Matrize)
[ Präzisionswinkel / Biegung ]
│
▼ (Fertiges Teil: Gehäuse, Rahmen, Paneele)

Kernfunktionen umfassen:
Biegen mit Luftdruck: Formung von Blech durch minimalen Kontakt und vielseitige Winkelsteuerung.
Absetzen und Prägen: Formung von Teilen auf exakte Matrizenwinkel und Profile für engere Toleranzen.
Wiederholbare Genauigkeit: Ausführung identischer Biegungen bei Tausenden von Einheiten ohne Abweichung.

Warum ProMach die Rüstzeiten und Metallverschwendung reduziert

Die ProMach-Serie eliminiert die täglichen Kopfschmerzen durch Trial-and-Error-Biegen. Traditionelle Pressbrücken verschwenden Stunden bei manuellen Rückführungsanpassungen und Testbiegen. ProMach reduziert Ausfallzeiten und Materialverschwendung durch intelligente, integrierte Steuerungen:

Automatische Rückführungspositionierung: Bewegt sich sofort zu vorprogrammierten Koordinaten für Mehrfachbiegearbeiten.
Offline-3D-Programmierung: Programmiert und simuliert Biegungen, bevor echtes Blech berührt wird, um Kollisionsfehler zu vermeiden.
Echtzeit-Winkelkorrektur: Misst und passt die Rückfederung während des Stößels dynamisch an, um wertvollen Vorrat zu sparen.

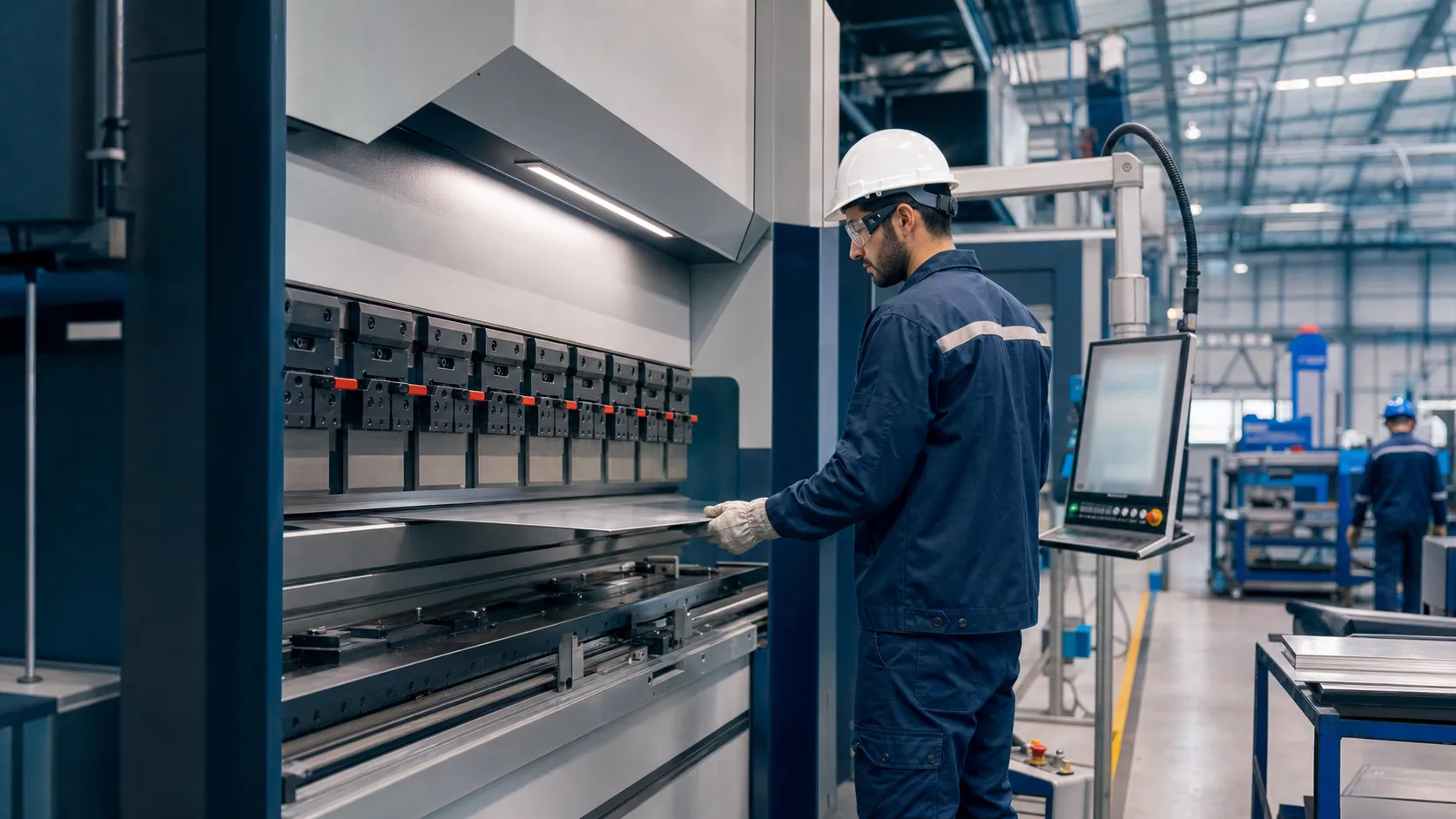

Hydraulisch vs. Elektrischer Servo: Wahl Ihrer Maschinenserie

Wahl zwischen CNC-Biegemaschinen für Blech beginnt mit dem Antriebstyp: vergleichen Sie das vollständige CNC-Biegemaschine Katalog für alte Hydraulikleitungen versus neue Servo- und automatische Plattenbiegemaschine Aufbauten.

Maschinenserie	Antriebssystem	Beste Materialstärke	Wettbewerbsvorteil
ProBrake-H	Elektro-Hydraulisch	Mittel bis Ultra-Dick	Hohe Presskraft, maximale Vielseitigkeit
ProBrake-E	Reiner Elektrischer Servo	Dünn bis Mittel	60% Energieeinsparung, ultraschnelle Zyklen
ProBend-Panel	Vollautomatischer Servomotor	Dünn bis Leichtblech	Freihändige Bedienung, Hochvolumen-Panelproduktion

Elektro-Hydraulische Synchronisierte CNC-Abkantpressen (ProBrake-H)

Das ProBrake-H Die Serie ist unser robustes Arbeitstier. Durch den Einsatz fortschrittlicher Proportionalventiltechnologie und zweiachsiger Linearenkoder gewährleistet diese elektrohydraulische Abkantpresse eine konstante parallele Positionierung des Stößels.

Presskraftkapazität: 50 Tonnen bis über 1.000 Tonnen.
Am besten für: Dicke Platten biegen, tiefe Schachteln und hochtonnage Strukturbauteile.
Kernvorteil: Maximale Biegkraft pro ausgegebenem Dollar, was Ihnen die nötige Kraft für die schwere industrielle Fertigung verleiht.

Rein elektrische Servo-Pressbremsen (ProBrake-E)

Für Werkstätten, die auf Geschwindigkeit und höchste Präzision Wert legen wiederholbare Genauigkeit, eliminiert die ProBrake-E Serie vollständig Hydrauliköl. Angetrieben von Hochmoment-Servomotoren und einem robusten Riemen-Riemenscheiben-System liefert diese elektrische Servo-Abkantpresse blitzschnelle Zykluszeiten bei minimalem Wartungsaufwand.

Energieeinsparung: Verbraucht bis zu 60 % weniger Strom im Vergleich zu herkömmlichen hydraulisches Biegen Systemen, da die Motoren nur während des eigentlichen Hubs laufen.
Präzision: Außergewöhnlich enge Toleranzen bei Biegeradius und Winkel, wodurch es sich ideal für Elektronikgehäuse und medizinische Geräte eignet.
Umweltfreundlich: Keine Ölwechsel, keine Lecks und keine Probleme durch thermische Ausdehnung, wodurch eine gleichbleibende Leistung von der ersten bis zur letzten Schicht gewährleistet wird.

Vollautomatische CNC-Panelbiegemaschinen (ProBend-Panel)

Wenn die Serienproduktion einen bedienerlosen Betrieb erfordert, übernimmt das ProBend-Panel Das System übernimmt – ein Servo Biegemaschine Klasse automatische Plattenbiegemaschine manipuliert automatisch das Blech durch den Biegezyklus, ohne dass ein Bediener das Bauteil ständig festhalten muss.

Geschwindigkeit: Bis zu viermal schneller als eine Standard- Abkantpresse bei komplexen, mehrfach gebogenen Paneelen.
Fähigkeit: Ideal für große vierseitige Kästen, Türen und architektonische Fassadenpaneele.
Automatisierung: Integriert sich nahtlos in schlanke Fertigungsabläufe und reduziert Arbeitskosten und Bedienerermüdung drastisch.

Unverzichtbare Merkmale für hohe Präzision

Makellose Ergebnisse von einer CNC-Blechbiegemaschine hängt von Anschlag Achsen, Kronung, Steuerungen und Schnellwechsel Werkzeugsystem Module arbeiten synchron.

Mehrachsige Rückanschlagsysteme

Das Rückanschlagsystem Übernimmt die schwere Arbeit der Werkstückpositionierung. Durch schnelle Bewegungen über mehrere Achsen (X, R, Z1, Z2, X Prime), sorgt es dafür, dass komplexe Flanschformen vor dem Auftreffen des Stempels auf das Metall perfekt ausgerichtet bleiben.

Achse	Bewegungsrichtung	Hauptvorteil
X	Vorne / Hinten	Stellt die Flanschtiefe präzise ein
R	Oben / Unten	Passt sich an unterschiedliche Gesenkhöhen an
Z1 / Z2	Links / Rechts	Bewegt die Finger unabhängig für asymmetrische Werkstücke
X Prime	Unabhängiger Finger-Versatz	Bewältigt konische Biegungen ohne Neukalibrierung

Crowning-Systeme

Lange Bleche neigen dazu, in der Mitte durch Biegeverformung unter hoher Belastung zu wölben Tonnenkapazität. Motorisierte Crowning-Einrichtung berechnet automatisch die Belastung und kompensiert über die Bettlänge. Dies eliminiert kanuartige Biegungen und garantiert eine gleichmäßige Biegeradius von Rand zu Rand.

Intuitive 2D/3D CNC-Controller

Standardaufbauten sind mit branchenüblichen Steuerungen wie DELEM, Cybelec und ESA. ausgestattet. Bediener können 3D-Modelle direkt hochladen, die Biegefolge vorab visualisieren und Kollisionsrisiken erkennen, bevor eine einzige Falz gemacht wird. Offline-Programmierung hält Ihre Maschine in der Produktion, während der nächste Auftrag am Schreibtisch vorbereitet wird.

Schnellwechsel-Klemmung

Werkzeugwechsel sollten nicht auf die Gewinne des Betriebs schlagen. Schnellwechsel-Klemmung verarbeitet schwere V-Werkzeugformen und vollständige Werkzeugsystem Wechsel in Sekunden.

Ein-Knopf-Freigabe beschleunigt die Rüstzeiten zwischen den Aufträgen.
Vertikales Beladen ermöglicht es Bedienern, Werkzeuge direkt einzulegen, ohne sie seitlich zu schieben.
Selbstjustierende Ausrichtung garantiert sofortige Präzision ohne manuelles Spacern.

Industrielle Sicherheitsabdeckung

Hochgeschwindigkeits- präzise Metallfertigung fordert kompromisslose Sicherheit. Optische Laserschutzsysteme bewegen sich mit dem oberen Strahl. Sie überwachen die Biegezone in Echtzeit und ermöglichen es den Bedienern, sicher in der Nähe des Blechs zu arbeiten, ohne die Zykluszeiten zu verlangsamen.

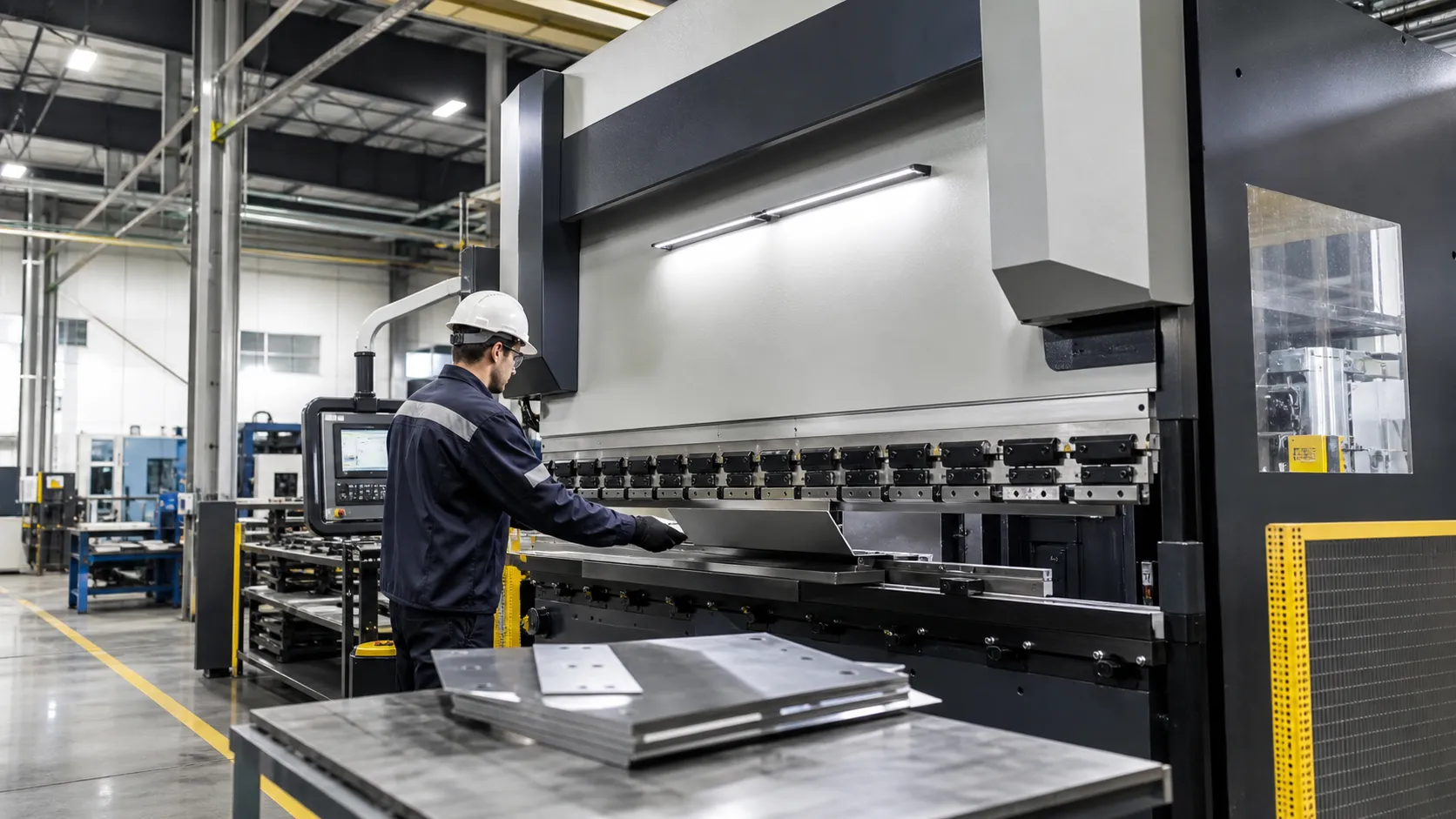

Zielbranchen und praktische Anwendungsbereiche in der Fertigung

Diese Blechbiege-CNC-Maschine Linienunterstützung präzise Metallfertigung über elektrische, architektonische, HLK- und Transportbauten—paaren mit Lasermetall-Schneidemaschine Zellen für Schneid-then-Biegen-Workflows.

Elektrik und Elektronik

Elektronikgehäuse erfordern extrem wiederholbare Genauigkeit, damit die Paneele während der Endmontage perfekt ausgerichtet sind.

Schaltschränke: Präzise Rechtwinkelfaltungen gewährleisten zuverlässige wetter- und staubdichte Dichtungen nach NEMA-Standard.
Server-Racks: Genaue Lochanpassung bei Mehrfachbiegerahmen verhindert Montageprobleme später.

Architektonisch und Bau

In strukturellen und dekorativen präzise Metallfertigung, ist es entscheidend, lange Profile gerade zu halten, ohne Wellenbildung.

Türrahmen: Kratzfrei Luftbiegen schützt vorbeschichtete und gebürstete Edelstahloberflächen.
Fassadenpaneele: Gleichmäßige Krönung hält lange Außenwandverkleidungen gerade über 3 bis 4 Meter Länge.

HLK, Geräte & Metallbeadings

Hochgeschwindigkeits- Blechumformung und Leichtblech Metallbeadung Halten Sie die Fertigungslinien für Heizen und Kühlen effizient in Bewegung.

Gewerbliche Kühlung: Spezialisierte Werkzeuge formen komplexe, mehrfache Biegungen in Ablaufwannen und isolierte Gehäuse.
Lüftungskanäle und Gehäuse: Schnelle Backgauge-Positionierung beschleunigt die Produktion von kundenspezifischen Übergangsstücken und Außenlüftergehäusen.

Automobil-, Transport- & Rohrbiegen

Schwerlast Abkantpresse und angrenzend Rohrbiegen Zellen erfordern Tonnenkapazität die dicke, hochfeste Materialien ohne Durchbiegen zu verarbeiten.

Fahrgestellhalter: Erzielt eine konsistente Winkelwiederholgenauigkeit bei Traggestellstützen und Querverstrebungen.
Anhängerwände: Formt lange Aluminium-Seitenwände und gewellte Bodenverstärkungen mit null Seitenschwankung.

Auswahl einer CNC-Biegemaschine für Blech nach Tonnage, Bett & Automatisierung

Stimmen Sie die tägliche Produktion auf die Bettlänge ab, Tonnenkapazität, und Automatisierungsstufe, bevor man sich auf eine Blechbiege-CNC-Maschine Plattform.

Materialtyp- und Zugfestigkeitsberechnungen

Erforderlich Tonnenkapazität hängt direkt davon ab, was Sie biegen. Dickere Materialien und Metalle mit höherer Zugfestigkeit benötigen deutlich mehr Kraft, insbesondere bei der Berechnung des erforderlichen Biegeradius.

Weiches Stahl: Standardbasis für Kraftberechnungen.
Edelstahl: Benötigt ungefähr 50% mehr Kraft als Baustahl aufgrund höherer Zugfestigkeit und Rückfederung.
Aluminium: Benötigt weniger Kraft, erfordert jedoch eine präzise Steuerung, um Risse entlang der Biegelinie zu vermeiden.

Faustregel: Berechnen Sie die Kraft immer basierend auf dem härtesten Material und der kleinsten V-Walzenöffnung, nicht auf Ihrem durchschnittlichen Tagesauftrag.

Bettlänge und Durchbiegungsfaktoren

Die Bettlänge an die maximale Blechbreite anzupassen, ist nur die halbe Miete. Sie müssen auch die Rahmenverformung bei langen Biegungen steuern.

Blechbreite	Risiko-Faktor	Empfohlenes Merkmal
Unter 6 Fuß	Minimale Rahmenverformung	Standardbett-Design
8 bis 10 Fuß	Moderate Durchbiegung	Motorisiertes Kronensystem
12+ Fuß / Schweres Blech	Hohes Durchbiegungsrisiko	Tiefer Rachenraum + fortschrittliche hydraulische Kronung

Bei langen Bauteilläufen CNC-Abkantpresse ohne mechanische oder hydraulische Kronenausgleich wird Ihnen inkonsistente Winkel in der Mitte Ihres Blechs hinterlassen.

Teilekomplexität vs. Automatisierungsgrad

Die Geometrie Ihrer fertigen Teile bestimmt, wie viel Maschinenintelligenz Sie tatsächlich benötigen:

Einfache Winkel & Niedrigvolumen: Eine grundlegende 2-Achsen- oder 3-Achsen Blechbiegemaschine bewältigt einfache Flansche effizient.
Komplexe Mehrfach-Biegeprofile: Wählen Sie eine Mehr-Achsen Rückanschlagsystem (X, R, Z1, Z2), um asymmetrische Teile automatisch ohne manuelles Zurücksetzen zu positionieren.
Großvolumige Paneele & Kästen: An automatischer Blechbiegemaschine Oder robotische Biegzelle eliminiert manuelles Wenden und reduziert die Zykluszeiten bei großen Produktionsläufen erheblich.

Maßgeschneiderte B2B-Lösungen und Fabriksupport

Jede Fertigungshalle arbeitet unterschiedlich—Programme werden jeweils individuell entwickelt CNC-Biegemaschine für Blech Für spezifische Produktionslinien gebaut.

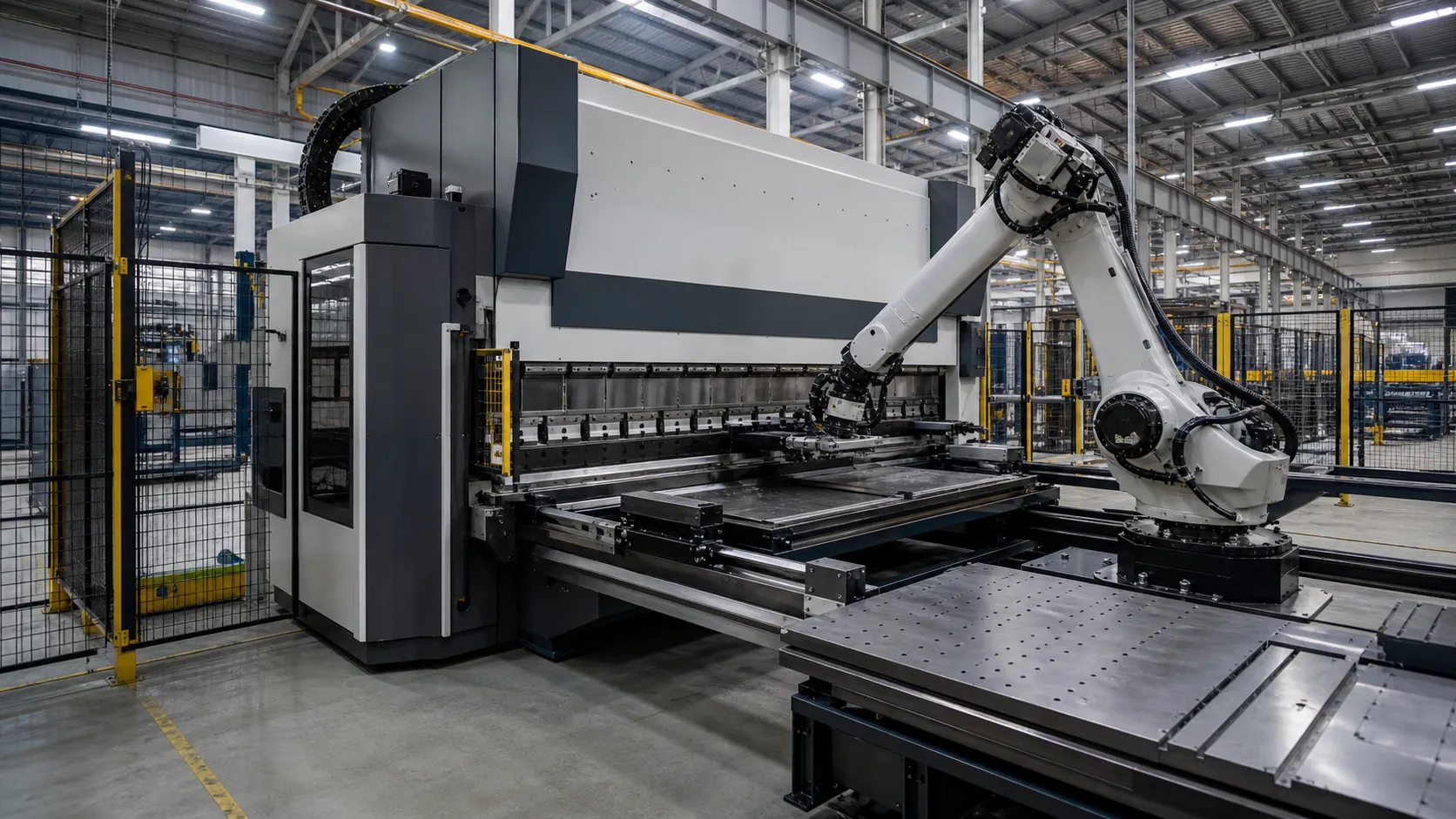

Maßgeschneiderte Ingenieur- und Roboterintegration

Standard-Spezifikationen sind nicht immer ausreichend für komplexe Anforderungen präzise Metallfertigung. Wenn die Werkstatt tiefe Schachteln, einzigartige Kanäle oder Hochvolumenläufe verarbeitet, passen wir unsere Builds an die genauen Arbeitsablaufanforderungen an.

Individuelle Klingenlänge: Klingenlängenverlängerungen auf unseren Abkantpresse Einheiten, um zusätzlichen Freiraum für große oder tiefflanschige Teile zu schaffen und Materialinterferenzen während komplexer Biegefolgen zu vermeiden.
Roboter-Biegezellen: Integrieren CNC-Blechbiegemaschine Linien mit Metall-CNC-Fräser Endbearbeitungscellen oder eigenständige mit automatisierten Roboterarmen für den unbemannten 24/7-Einsatz. Das System übernimmt automatisches Wenden, Greifen und Stapeln ohne manuelles Eingreifen.

Globaler After-Sales-Service und Wartung

Maschinenausfallzeiten wirken sich direkt auf die Betriebsmargen aus. Das industrielle Supportnetzwerk stellt sicher, dass Ihre Blechumformung Einrichtung ab dem ersten Tag mit höchster Effizienz arbeitet.

Support-Service	Abdeckung und Details
Vor-Ort-Installation	Komplette mechanische Einrichtung, Nivellierung und Kalibrierung beim Kunden vor Ort.
Bedienerschulung	Praktische Programmierung und Sicherheitsschulungen für das Personal vor Ort.
Ersatzteilverfügbarkeit	Lagerbestände an Ersatzteilen, Werkzeugsystemen und Hinteranschlagkomponenten.
Fern-Diagnose	Echtzeit-Fehlerbehebung über die CNC-Steuerung zur sofortigen Behebung von Softwareproblemen.

Geben Sie Materialstärke, Bettlänge, Tonnagenziel und Automatisierungsumfang für eine detaillierte Aufschlüsselung an CNC-Biegemaschine für Blech Preise—Kontaktieren Sie ProMach mit STEP/DXF-Biegeprofilen und Steuerungseinstellungen.

Häufig gestellte Fragen (FAQ)

Direkte Antworten auf hydraulisches Biegen im Vergleich zu elektrischen Servos, Wölbung, Robotik und Computer Numerical Control Programmierung für CNC-Biegemaschinen für Blech.

Frage

Antwort

Was ist der Unterschied zwischen einer elektrohydraulischen und einer elektrischen Servo-Abkantpresse?

Die Hauptunterschiede liegen in der Kraftübertragung, dem Energieverbrauch und der Wartung. Während eine elektrohydraulische Abkantpresse hydraulisches Fluid und Ventile zur Ansteuerung der Zylinder verwendet, setzt eine elektrische Servo-Abkantpresse auf Hochdrehmoment-Servomotoren und Riemen oder Kugelumlaufspindeln.

Merkmal	Elektrohydraulische Abkantpresse	Elektrische Servo-Abkantpresse
Antriebssystem	Hydrauliköl und Ventile	Direkter elektrischer Servomotor
Energieverbrauch	Kontinuierlicher Pumpenbetrieb verbraucht mehr Strom	Verbraucht nur Energie während des Hubs
Wartung	Erfordert regelmäßige Ölwechsel und Dichtungsprüfungen	Wartungsarm ohne Hydraulikölverluste
Geschwindigkeit & Präzision	Ausgezeichnet für schwere, hochtragfähige Anwendungen	Schnellere Zykluszeiten bei Leichtblech

Wie verbessert automatische Krümmung die Biegegenauigkeit bei langen Blechteilen?

Wenn Sie lange Bleche biegen, neigt sich die Mitte des Abkantpresse natürlich nach oben unter hohem Druck, was einen "Booting-Effekt" verursacht, bei dem der Biegewinkel in der Mitte breiter ist als an den Enden. Das motorisierte Krümmungssystem kompensiert diese Verformung automatisch. Das CNC-Blechbiegeautomaten Steuergerät berechnet die erforderliche Kraft basierend auf Materiallänge und -dicke und passt mechanische Keile im Bett an, um eine perfekt gleichmäßige Biegeradius und konsistente Winkelwiederholgenauigkeit entlang der gesamten Länge des Teils zu gewährleisten.

Können CNC-Biegeautomaten von ProMach mit automatisierten Roboter-Lade- und Entlade-Systemen integriert werden?

Ja. Jeder ProMach CNC-Biegemaschine für Blech wird mit offenen Kommunikationsprotokollen gebaut, um nahtlos mit automatisierten Roboterarmen zu arbeiten. Vollständige Roboterzellen, bei denen ein Roboter Materialaufnahme, Blechorientierung, Dickenmessung, Verfolgung während des Biegens und Endpalettierung übernimmt. Dies verhindert Ermüdung des Bedieners, Schäden durch Materialhandling und ermöglicht den Betrieb von unbemannten, durchgängig laufenden Produktionslinien für hohe Stückzahlen. präzise Metallfertigung.

Welche CNC-Steuerungsoptionen sind verfügbar, und unterstützen sie Offline-3D-Programmierung?

Standardausführungen statten Maschinen mit branchenüblichen, hochwertigen Systemen aus, darunter DELEM-Steuerung Optionen, Cybelec und ESA. Diese intuitiven Touchscreens bieten vollständige 3D-Simulation und automatische Biegefolgeregelung. Sie unterstützen vollständig die Offline-3D-Programmierung, sodass Ingenieurteams STEP- oder DXF-Dateien direkt aus CAD-Software importieren, die Teile im Büro programmieren, auf Werkzeuginterferenzen testen und das einsatzbereite Programm direkt an den Blechbiege-CNC-Maschine senden können, ohne wertvolle Produktionszeit zu binden. Offline-Programme können über Kontaktieren Sie ProMach für Steuerungspaarung und Werkzeuglayout-Überprüfung übertragen werden.
