Die Anatomie einer CNC-Holzfräse
Als Hersteller entwerfen wir diese Maschinen, um rohe Kraft mit extremer Präzision auszubalancieren. Lassen Sie uns die Abdeckung entfernen und die Kernhardware betrachten, die eine Computer Numerical Control (CNC) Holzfräse zum Ticken bringt.
Der Rahmen und Maschinenbett
Die Grundlage jeder zuverlässigen 3-Achs-CNC-Fräser ist ihre strukturelle Steifigkeit. Wenn der Rahmen bei schweren Belastungen nachgibt, verschwindet Ihre Genauigkeit. Wir bauen unsere Maschinen mit schweren, verschweißten Stahlrahmen, um Vibrationen während des Hochgeschwindigkeitsfräsens zu absorbieren.
Sobald der Rahmen stabil ist, benötigen Sie eine zuverlässige Möglichkeit, Ihr Material zu sichern. Wir verwenden im Allgemeinen zwei primäre Tischaufbauten:
- T-Schienen-Tische: Mechanische Klemmen fixieren das Holz manuell. Dies ist eine erschwingliche, äußerst zuverlässige Option für individuelle Formen und dickere Hölzer.
- Vakuumtisch-Halterung: Der Industriestandard für hochleistungsfähige Werkstätten. Hochleistungs-Pumpen ziehen Luft durch eine atmungsaktive Ablageplatten-Management Einrichtung, die große Sperrholz- oder MDF-Platten sofort ohne Klemmen fixiert, sodass die Schneidwerkzeugs.
Gantry-System
Denken Sie an das Gantry-System als die Überkopfbrücke der Maschine. Sie überspannt die gesamte Breite des Maschinenbetts und fährt auf präzisen Linearführungen. Da sie das Gewicht der Z-Achse und der schweren Hochgeschwindigkeitsspindel, trägt, muss das Portal unglaublich steif sein. Ein gut konstruiertes Portal ermöglicht schnelle, stabile Bewegungen im Arbeitsbereich, ohne sich zu verbiegen oder zu wackeln, und sorgt so für perfekt saubere Schnitte.
Die drei kartesischen Achsen (X, Y und Z)
Ein Standard-Holzrouter bewegt sich mithilfe des kartesischen Koordinatensystems in drei Dimensionen. Der Controller liest Ihre G-Code-Befehle und übersetzt sie in präzise physikalische Bewegungen entlang von drei verschiedenen Bahnen:
- X-Achse: Bewegt die Schneidbaugruppe von links nach rechts über das Portal.
- Y-Achse: Bewegt das gesamte Portalsystem von vorne nach hinten entlang der Länge des Maschinenbetts.
- Z-Achse: Steuert die vertikale Tiefe und bewegt die Schneidwerkzeugs nach oben und unten, um Eintauchtiefen und 3D-Schnitzschichten zu steuern.
Die Hochgeschwindigkeitsspindel
Das Spindel ist das Herzstück der Schneidaktion. Sie hält die Fräser und dreht sie mit unglaublichen Geschwindigkeiten, um Holzfasern sauber abzutragen. Bei der Bewertung einer Spindel achten wir auf Leistung, Drehzahlbereiche und wie der Motor kühl bleibt.
| Kühlart | Am besten geeignet für | Wettbewerbsvorteil |
|---|---|---|
| Luftgekühlte Spindel | Standard-Holzwerkstätten, staubige Umgebungen | Wartungsarm, einfache Einrichtung, kann nicht auslaufen |
| Wasserkühlspindel | Kontinuierliche industrielle Produktion, leiser Betrieb | Überlegene Temperaturkontrolle, längere Lagerlebensdauer |
Antriebsmotoren
Um die Achsen zu bewegen, verlässt sich die Maschine auf Antriebsmotoren. Die Wahl hier bestimmt die Geschwindigkeit, Präzision und Kosten Ihrer Maschine.
- Schrittmotoren: Eine ausgezeichnete, budgetfreundliche Wahl für Einsteiger- bis mittlere Fräsarbeiten. Sie bewegen sich in festen Schritten. Obwohl sie hochpräzise sind, laufen sie auf einem “Open-Loop”-System, was bedeutet, dass der Controller annimmt, dass der Motor an die richtige Stelle gegangen ist, ohne tatsächliche Bestätigung.
- Closed-Loop-Servomotoren: Der Goldstandard für hochwertige industrielle Produktion. Diese Motoren verfügen über kontinuierliche Rückkopplungsschleifen. Wenn die Maschine auf einen harten Knoten im Holz stößt, korrigiert der Encoder sofort die Position. Dies verhindert verpasste Schritte, ermöglicht deutlich höhere Reisegeschwindigkeiten und liefert fehlerfreie Präzisionsgravur jedes Mal.

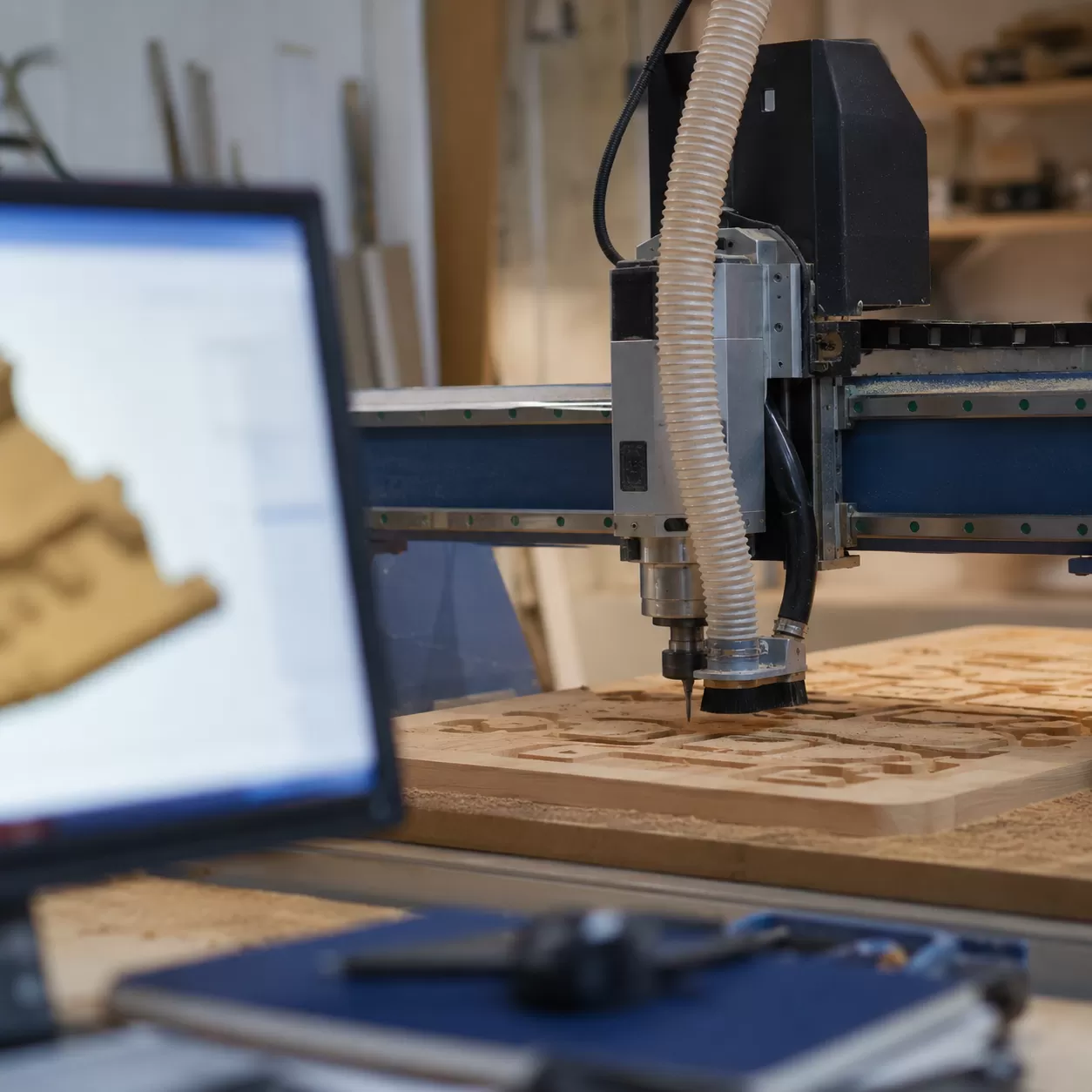

Das Software-Ökosystem
Bevor ein 3-Achs-CNC-Fräser überhaupt ein Stück Holz berührt, benötigt es eine digitale Roadmap. Als Hersteller sagen wir unseren Kunden immer, dass die physische Maschine nur so gut ist wie die Anweisungen, die sie erhält. Diese digitale Pipeline basiert auf einem spezialisierten Software-Ökosystem, um Rohkonzepte in fehlerfreie physische Produkte umzuwandeln.
Schritt 1: CAD-Zeichnung (Computer-Aided Design)
Jedes Projekt beginnt mit einer CAD-Zeichnung. Hier erstellen wir den digitalen Entwurf des Werkstücks, entweder mit 2D-Vektoren für flaches Schneiden oder komplexen 3D-Modellen für detailliertes Schnitzen. Dieser Schritt legt die genauen Geometrien, Maße und Toleranzen des Endstücks fest.
- 2D-Vektoren: Ideal für Schrankkomponenten, Schilder und flache Nesting-Layouts.
- 3D-Modelle: Unentbehrlich für komplexe Profile, Möbelbeine und Präzisionsgravur.
Schritt 2: CAM-Software (Computer-Aided Manufacturing)
Sobald das Design festgelegt ist, wird es in die CAM-Software. Hier wandelt sich das digitale Modell in physische Strategien um. Die Software berechnet genau, wie die Maschine das Design ausführt, sodass wir programmieren können automatisierte Werkzeugwege, Schnitttiefen festlegen und bestimmen, wie die Schneidwerkzeugs das Holz angeht.
Um das Beste aus Ihrer Maschine herauszuholen, ist das Verständnis von wie man eine CNC-Maschine programmiert entscheidend, um die Materialausbeute zu maximieren und die Zykluszeiten zu verkürzen.
Schritt 3: G-Code-Generierung
Der letzte Schritt in der digitalen Pipeline ist die Generierung des G-Code-Befehle. Dies ist die universelle Maschinensprache, die die Kluft zwischen Software und Hardware überbrückt. Der G-Code sagt der Hochgeschwindigkeitsspindel und den Antriebsmotoren genau, wo sie sich entlang der X-Achse, Y-Achse und Z-Achse, bewegen sollen und wie schnell sie dort ankommen.
| Software-Phase | Kernfunktion | Ausgabe |
|---|---|---|
| CAD | Gestaltung der visuellen Geometrie | DXF-, DWG- oder 3D-Modell-Dateien |
| CAM | Definition von Bearbeitungsstrategien | Werkzeugpfaddaten und Geschwindigkeitseinstellungen |
| G-Code | Datenübersetzung für die Steuerung | NC- oder G-Code-Maschinendateien |
Die Wahl der richtigen Plattform für diese Schritte vereinfacht die Produktion erheblich. Sie können unsere Übersicht der branchenüblichen Optionen in diesem Leitfaden zu CNC-Software-Ressourcen nutzen, um Ihren Arbeitsablauf von der Gestaltung bis zum fertigen Schnitt zu optimieren.
Der vollständige CNC-Holzbearbeitungs-Workflow
Betrieb eines Computer Numerical Control (CNC) Der Router erfordert einen systematischen Ansatz, um ein digitales Modell in ein perfekt geschnitztes physisches Stück zu verwandeln. Die Befolgung eines disziplinierten Workflows gewährleistet Präzision, schützt die Ausrüstung und maximiert die Effizienz in der Werkstatt.
Phase 1: Materialvorbereitung und Spannvorrichtung
Der Prozess beginnt mit der Auswahl des Rohmaterials und der Vorbereitung des Maschinenbetts. Das Holz muss eben sein und sicher fixiert werden, um Bewegungen während des Hochgeschwindigkeits-Schnitts zu verhindern.
- Materialprüfung: Überprüfen Sie das Holz auf Verwerfungen, Knoten oder eingebetteten Schmutz, die den Schnitt ruinieren könnten.
- Schwellenbrettverwaltung: Stellen Sie sicher, dass das sacrificial MDF-Schwellenbrett plan geschliffen ist, um eine gleichmäßige Tiefe im gesamten Arbeitsbereich zu gewährleisten.
- Spannvorrichtungsmethoden: Sichern Sie das Material mit mechanischen Klemmen, T-Tracks oder aktivieren Sie das Vakuumtisch-Halte-System für maximalen Halt bei großen Plattenmaterialien.
Phase 2: Werkzeugauswahl
Wählen Sie das richtige CNC-Schneidwerkzeug Oder Fräser direkt beeinflusst die Kantenqualität und die Verarbeitungsgeschwindigkeit. Verschiedene Geometrien erfüllen spezifische Rollen im Bearbeitungsprozess.
| Werkzeugtyp | Hauptanwendungsfall | Holzbearbeitungs-Vorteil |
|---|---|---|
| Aufwärts-Spiralbohrer | Schnelles Materialentfernen, Taschenfräsen | Ausgezeichnete Späneabfuhr, Staub nach oben ziehen |
| Downcut Spiral | Flaches Profilieren, Laminierungen, Furniere | Drückt Späne nach unten, hinterlässt eine saubere Oberseite |
| Kompressionsfräser | Schneiden von Sperrholz, MDF, Nesting-Panelen | Kombiniert Auf- und Abwärtsbewegungen für frayfreie Kanten |
| V-förmige Fräser | Präzisionsgravur, Schilder, Beschriftungen | Erzeugt scharfe, detaillierte Fasen und 3D-Texturen |
Phase 3: Arbeitskoordinatensystem einrichten (Maschine nullen)
Vor dem Programmstart muss die 3-Achs-CNC-Fräser genau wissen, wo sich das Rohmaterial auf dem Maschinentisch befindet. Dies erfordert die Definition des Arbeitskoordinatensystems (WKS).
- Positionierung des X-Achsen- und Y-Achsen-Nullpunkts: Richten Sie die Spindel mit der vorgesehenen Startkante (in der Regel die Vorder-Links) des Werkstücks aus.
- Festlegung des Z-Achsen-Nullpunkts: Verwenden Sie eine digitale Touchplatte oder eine manuelle Fühlerlehre, um die Werkzeugspitzenposition genau in Bezug auf die Oberseite des Holzes oder die Oberseite des Spoilboards festzulegen.
Phase 4: Ausführung des Schnitts
Nachdem die Arbeitskoordinaten festgelegt wurden, laden Sie die kompilierten G-Code-Befehle in das Steuerungssystem der Maschine.
Wichtiger Sicherheitshinweis: Schalten Sie das Staubabsaugsystem immer ein, bevor Sie die Spindel starten, um feinen Holzstaub zu entfernen und einen sauberen Schnittweg zu gewährleisten.
Nach der Überprüfung starten Sie den Zyklus. Das Hochgeschwindigkeitsspindel wird auf die programmierte Drehzahl hochdrehen, und das Gantry-System wird das Werkzeug durch die vorab berechneten automatisierte Werkzeugwege. führen. Überwachen Sie die ersten Durchgänge genau, um sicherzustellen, dass die Spanbelastung korrekt berechnet wurde und die Maschine reibungslos schneidet, ohne übermäßige Vibrationen. Für Hochvolumen-Produktionsanlagen hilft der Einsatz einer robusten Industriemaschine wie unserer 1325 CNC-Holzfräser bei der Optimierung dieser Ausführungsphase mit zuverlässiger, automatisierter Konsistenz.
Warum industrielle Werkstätten schwere Holzfräser wählen
Hochvolumen-Produktion erfordert Geschwindigkeit, Präzision und Haltbarkeit. Industrielle Werkstätten setzen auf schwere Möbel-CNC-Fräser Einrichtungen, weil manuelles Holzarbeiten einfach nicht mit automatisierter Präzision konkurrieren kann.
Wichtige Vorteile von schweren CNC-Holzfräsern
- Unvergleichliche Wiederholbarkeit: Beseitigt menschliche Fehler vollständig. Ob beim Schneiden des ersten oder des zehntausendsten Teils, das numerische Steuerungssystem stellt sicher, dass jedes einzelne Stück den genauen CAD-Zeichnungsspezifikationen entspricht.
- Materialvielfalt: Diese Maschinen bewältigen mühelos eine enorme Bandbreite an Materialien. Sie liefern saubere Schnitte bei Harthölzern, Weichhölzern, Sperrholz, MDF, Acrylglas und strukturellen Kunststoffen.
- Fortschrittliche Effizienz: Industrielle Konfigurationen unterstützen verschachtelte Fertigung, sodass Werkstätten die Materialausbeute maximieren und Abfall reduzieren können.
Auswirkungen der Industrie-Upgrade-Funktionen
| Erweiterte Option | Kernvorteil | Fertigungsauswirkung |
|---|---|---|
| Automatischer Werkzeugwechsel (ATC) | Wechselt automatisch Schneidwerkzeuge und Fräser in Sekundenschnelle. | Beseitigt manuelle Stillstandszeiten; ermöglicht komplexes Profilieren, Bohren und Taschenbearbeitung in einem einzigen Zyklus. |
| Mehrspindel-Konfigurationen | Betreibt mehrere Hochgeschwindigkeits-Spindelmotoren gleichzeitig. | Vermultipliziert die Produktionsmenge durch das Gravieren oder Schneiden identischer Teile zur gleichen Zeit. |
| Schwerer, steifer Portalrahmen | Minimiert Maschinenvibrationen während der Hochgeschwindigkeitsfahrt. | Sichert ein makelloses Kantfinish und verlängert die Lebensdauer der Werkzeuge. |
Durch Automatisierung von Werkzeugwegen und Optimierung der Materialhandhabung behalten industrielle Werkstätten einen enormen Wettbewerbsvorteil, verkürzen die Durchlaufzeiten und gewährleisten gleichzeitig eine makellose Teilqualität.
