Создан для беспрепятственного продолжения работы
В качестве производителя и поставщика специализированных ЧПУ-станков для дерева, мы проектируем нашу технику так, чтобы она выдерживала интенсивные циклы непрерывной смены работы без потери точности.
Гарнитура и основание из сварной стали с снятием напряжения
Основа нашего тяжелый деревянный ЧПУ-станок 4×8 начинается с каркаса из стальной трубы с толстыми стенками. Каждый основание и гарнитура проходят строгий термический процесс снятия напряжения для устранения внутреннего молекулярного напряжения перед точной обработкой.
- Максимальная жесткость: Толстые сварные стальные конструкции предотвращают прогиб при высокоскоростной резке.
- Поглощение вибраций: Усиленная масса рамы гасит гармонические резонансы, обеспечивая плавное резание и чистые вложенные края.
- Долгосрочная выравненность: Технология снятия напряжения гарантирует, что геометрия машины останется идеально квадратной на протяжении многих лет промышленной эксплуатации.
Оптимизированная рабочая зона из плоской пластины
Это Линейный ЧПУ-станок с автоматической сменой инструмента 1325 обладает оптимизированной плоской пластины для вложенного резания конфигурация рабочей поверхности, разработанная специально для глобальных промышленных стандартов.
| Особенность | Технические характеристики | Преимущество |
|---|---|---|
| Рабочие размеры | $1300 раз 2500 текст{ мм}$ | Идеально соответствует стандарту $4 раза 8$ листу фанеры |
| Тип кровати | Высокоплотная матричная вакуумная система | Надежно закрепляет как мелкие детали, так и крупные панели |
| Выход материала | Настоящее вложение от края до края | Минимизирует отходы материала при высоких производственных объемах |
Площадь $1300 раз 2500 текст{ мм}$ нашей bcm-1325ea модель обеспечивает, что производственная мощность никогда не ограничивается ограничительными границами рабочей поверхности, делая её идеальной глобальным ЧПУ-станком для обработки древесины большого формата для предприятий, ориентированных на максимальную пропускную способность.

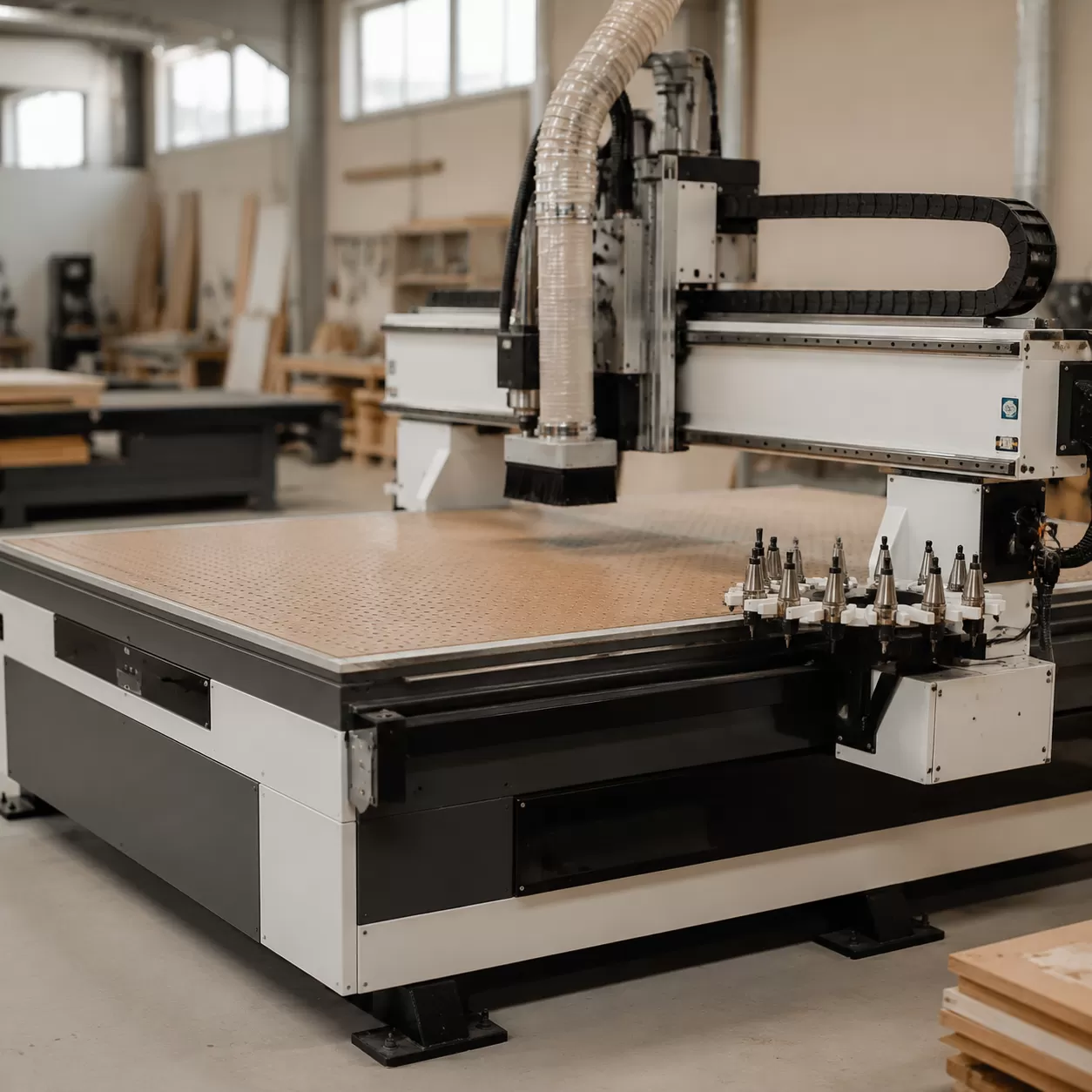

Механизм смены инструмента с нулевым временем простоя
Наша ЧПУ-станок для обработки древесины 4×8 с линейным ATC использует оптимизированную систему управления инструментами, которая переключается между инструментами за секунды, увеличивая ежедневную производительность и устраняя дорогостоящее простои.
Почему линейный ATC с гредой превосходит ротационные аналоги
Традиционные ротационные карусели добавляют ненужный вес к сборке по оси Z и требуют сложной круговой индексации. Выбирая линейный ATC, установленный на греде, ваш цех получает немедленные механические и операционные преимущества:
- Более быстрые времена поиска инструмента: Инструменты выровнены по прямой линии прямо вдоль края портала, сокращая физическое расстояние перемещения шпинделя.
- Снижение износа станка: Исключение тяжелых вращающихся каруселей облегчает движущуюся сборку, снижая инерцию и увеличивая срок службы сервомоторов.
- Упрощенное обслуживание: Отсутствие вращающихся частей или сложных зубчатых передач карусели делает обслуживание практически невозможным.
- Расширенная емкость инструмента: Линейный рейк легко удерживает до 8 или 10 инструментов одновременно, охватывая все — от грубых резов для набросков до тонкой деталировки без остановки станка.
Для специализированных промышленных мастерских, работающих с различными материалами, крайне важно поддерживать ваши режущие инструменты в чистоте и остроте. Хотя этот станок отлично подходит для обработки древесины, наша специализированная линейка 3D CNC маршрутизаторов предлагает специализированные конфигурации для сложных многоосевых фрезерных задач.
Высокоточный воздушный шпиндель с высоким крутящим моментом
В сердце этого автоматического сменщика инструментов для деревообработки находится промышленный шпиндель высокого крутящего момента с воздушным охлаждением. Разработанный для требовательных задач по маршрутизации листов размером 4×8, он обеспечивает стабильную силу резания, необходимую для прорезания плотной древесины, толстых фанер и МДФ на высоких скоростях подачи.
В отличие от жидкостных вариантов охлаждения, требующих внешних охладителей и постоянных проверок жидкости, система воздушного охлаждения работает чисто и надежно в пыльных условиях деревообработки. Она поддерживает максимальные обороты при тяжелых нагрузках, обеспечивая чистые, без заусенцев края на каждом проходе.

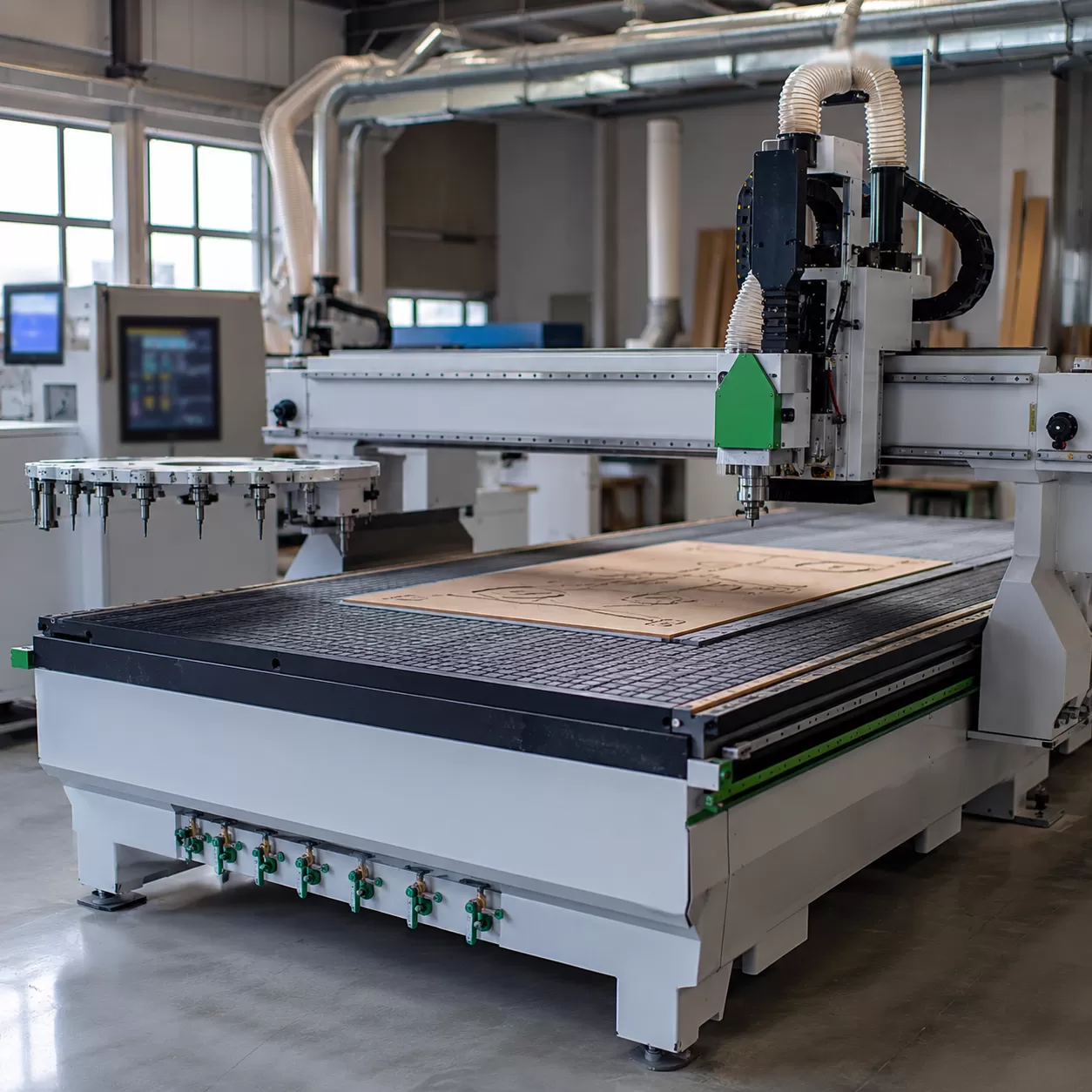

Высокоточные системы управления движением и передачи
Каждый рез опирается на абсолютное позиционирование. Чтобы обеспечить непрерывную точность по всему листу размером 4×8, мы разработали систему управления движением и передач, специально созданную для высокоточного, быстрого перемещения в условиях высокой крутящей нагрузки.
Специализированная система управления CNC Syntec
Мы собираем наши крупноформатные промышленный шкафные CNC-станки с использованием стандартной системы управления Syntec. Этот специализированный аппаратный контроллер обрабатывает огромные файлы G-кода с вложенными данными мгновенно, без задержек, сбоев или нестабильности, характерных для систем на базе ПК.
- Компенсация в реальном времени: Автоматически учитывает механический зазор, чтобы сохранять допуски в пределах очень тонких границ.
- Устойчивость работы: Обеспечивает полное восстановление после отключения питания, позволяя машине точно продолжить работу с того же места, не повреждая дорогие листы фанеры.
- Интуитивно понятный интерфейс: Создан для быстрого рабочего процесса на производственной площадке, упрощая настройку смещений инструмента и управление многозонным вакуумом.
Геликоидные рейки, шестерни и высокоточные линейные рельсы
Для плавного перемещения тяжелой каретки на высоких скоростях производства оси X и Y используют прецизионно обработанные геликоидные зубчатые рейки и шестерни, а не стандартные прямые рейки.
[Геликоидные зубья] —> Больше зубьев одновременно —> Более плавная передача мощности
[Прямые зубья] —> Точки контакта одного зуба —> Больше вибрации и износа
- Максимальный контакт поверхности: Геликоидные зубья катятся вместе постепенно. Это распределяет нагрузку, устраняет вибрацию и позволяет машине достигать высокоскоростной резки без потери качества кромки.
- Квадратные высокоточные линейные рельсы: Все оси движутся по тяжелым, закаленным стальным линейным рельсам с двухсторонними уплотненными подшипниковыми блоками. Эти рельсы обеспечивают идеально линейное движение и выдерживают большие вертикальные и боковые силы при высокоскоростной маршрутизации.
- Защищенная от пыли трансмиссия: Вся приводная сборка защищена от мелкой пыли MDF и фанеры, что обеспечивает обрабатывающего центра с ЧПУ поддержание точности из коробки на протяжении многих лет непрерывной работы на производственной площадке.
От укладки листов до готовых изделий
Наша ЧПУ-станок для обработки древесины 4×8 с линейным ATC является настоящим производственным рабочим конем, предназначенным для превращения необработанных листов в полностью готовую продукцию без ручного вмешательства. Интегрируя алгоритмы быстрой укладки и автоматическую смену инструмента, эта система исключает материальные отходы и значительно сокращает циклы для производственных предприятий по всему миру.

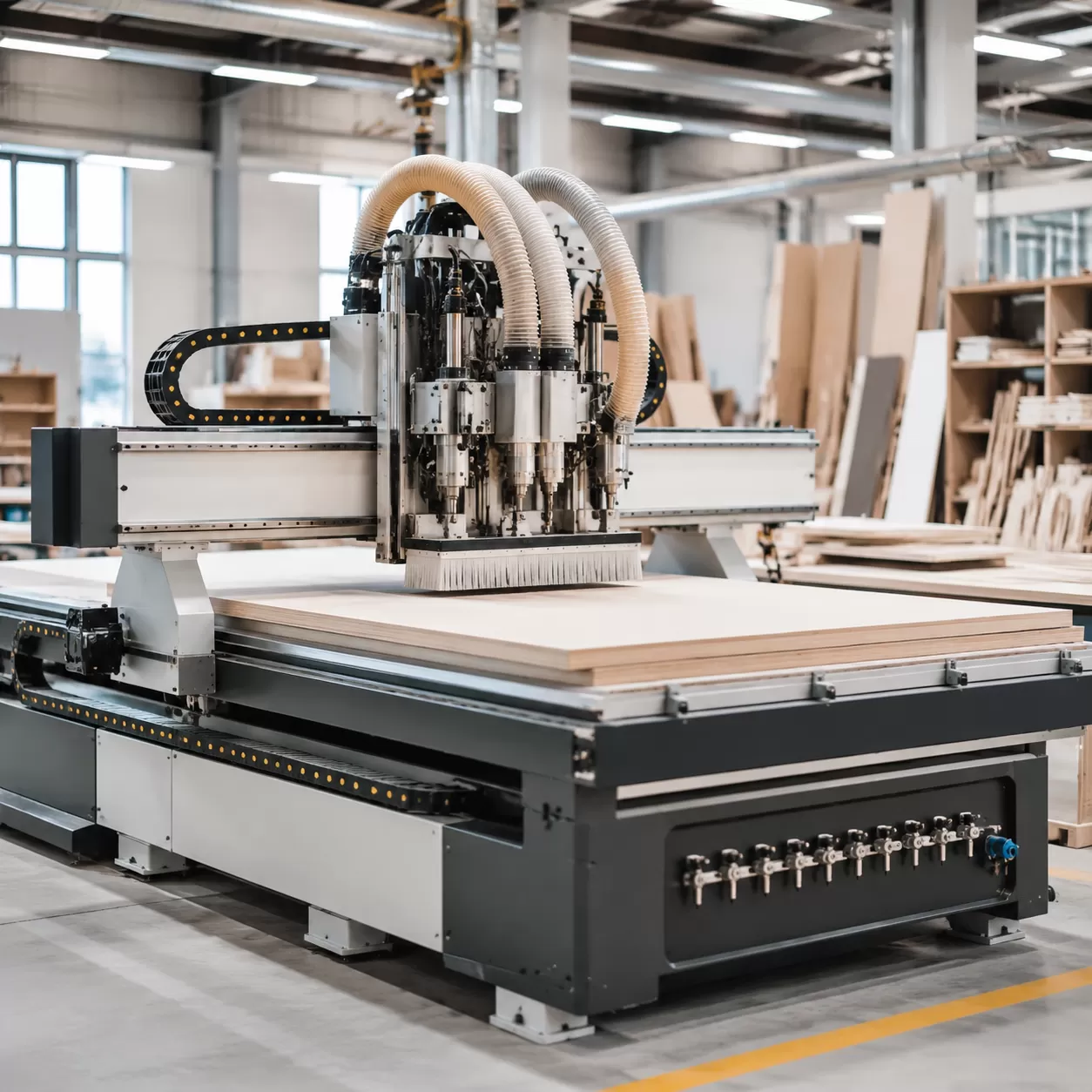

Производство шкафов большого объема и обработка панелей
Для производителей коммерческих шкафов скорость и выход материала определяют прибыльность. Это плоской пластины для вложенного резания служит как универсальное решение промышленный ЧПУ-станок для шкафов система, которая обрабатывает вложенную оптимизацию листов, вертикальное сверление и сложную канавку за один непрерывный цикл.
- Раскрой фанеры: Идеально обрабатывает крупносерийные корпуса шкафов из фанеры, МДФ и меламиновых листов размером $4 на 8$ без смещения.
- Идеальное выравнивание: Стандартные автоматические штифты обеспечивают идеальное выравнивание листов каждый раз, максимизируя точность резки от края до края.
- Чистые края: Шпиндель с высоким крутящим моментом обеспечивает края без стружки на двустороннем меламине, сокращая объем подготовительных работ по кромкованию после производства.
Производство архитектурных дверей и столярных изделий
Изготовление нестандартных дверей требует глубокой резьбы, точной карманной обработки для фурнитуры и тяжелого профилирования. Этот глобальным ЧПУ-станком для обработки древесины большого формата превосходно справляется с глубокой врезкой, карманной обработкой замков и 3D-резьбой по панелям, что делает его незаменимым для мастерских по изготовлению нестандартных дверей.
- Массивная универсальность: Быстро переключается между мощными фрезами для глубоких контуров и тонкими V-образными фрезами для детализированных архитектурных столярных изделий.
- Постоянная глубина: Жесткая конструктивная инженерия обеспечивает нулевое отклонение портала, поддерживая точную глубину резьбы по всей рабочей поверхности размером $1300 на 2500text{ мм}$.
Матрица совместимости с различными материалами
Хотя и разработан как премиальный автоматического сменщика инструментов для деревообработки, жесткая рама и точное управление скоростью станка позволяют с одинаковой эффективностью обрабатывать цветные металлы и плотные пластики.
| Тип материала | Основное применение | Рекомендуемый инструмент | Стратегия резки |
|---|---|---|---|
| Твердые и мягкие породы древесины | Компоненты мебели, индивидуальные столярные изделия | Спиральные сверла с твердосплавным режущим краем для резки вверх/вниз | Высокие скорости подачи, стандартная система удаления стружки |
| МДФ и фанера | Вырезка для шкафов, системы хранения, полки | Сверла с компрессионным краем (предотвращают сколы) | Максимальная скорость укладки при компоновке |
| Акрил и ПВХ | Вывески, дисплеи для точек продаж | Однозаходные пластиковые сверла | Контролируемое число оборотов для предотвращения плавления |
| Алкон / Алюминий | Архитектурное облицовочное покрытие, монтажные работы | Однозаходное твердосплавное сверло O-образной формы | Включена система охлаждения с туманом, плавный вход |

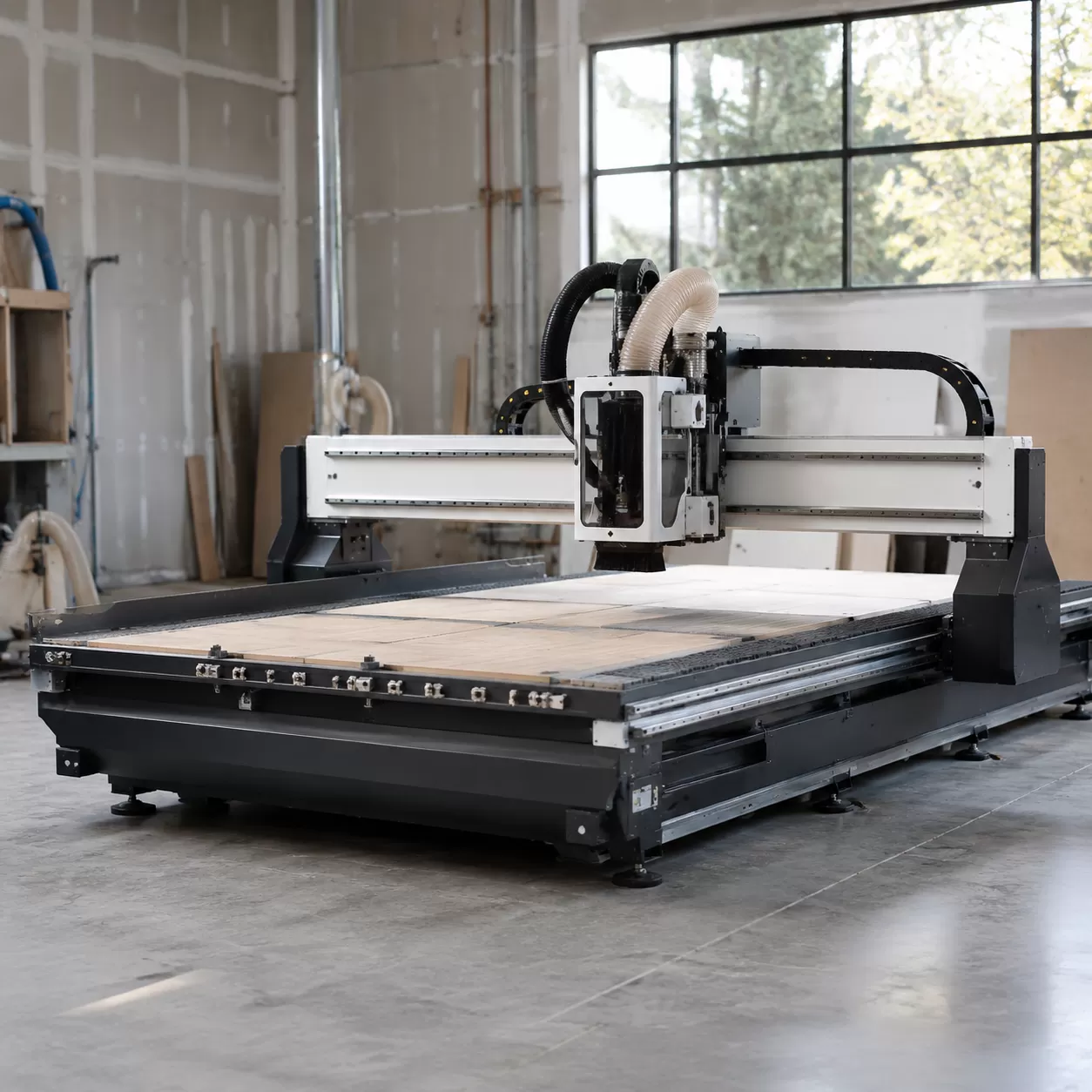

Технические параметры линейного автоматического инструмента ProMach 4×8
Когда вы управляете производственной мастерской с высокой скоростью, догадки о характеристиках не подходят. Вам нужны точные данные, чтобы знать, как машина впишется в ваш рабочий процесс. В качестве ведущего производителя и поставщика ЧПУ-станков для обработки древесины, мы проектируем ProMach 4×8 линейный автоматический инструмент ATC чтобы обеспечить промышленную стабильность и абсолютную точность при тяжелых ежедневных нагрузках.
Ниже представлен всесторонний структурный и технический разбор нашего ЧПУ станок 4×8 модели bcm-1325ea. Этот плоский вложенный маршрутизатор с пластиной специально разработан для максимизации производственной мощности и оптимизации эффективности вложения листов.
| Параметр | Спецификация / промышленная деталь |
|---|---|
| Модель | ProMach BCM-1325EA |
| Рабочая зона ($X по Y и Z$) | $1300 на 2500 на 200 мм $ (стандартная вместимость листа 4×8 футов) |
| Стиль ATC | Горизонтальная линейная машина для маршрутизации листов с системой ATC на каретке |
| Вместимость для переноски инструментов | Линейный магазин инструментов на 8 или 10 слотов |
| Тип шпинделя | Высокоточный воздушный шпиндель с высоким крутящим моментом (9,0 кВт / 12 л.с.) |
| Скорость шпинделя | 0–24 000 об/мин |
| Система управления | Специализированная система управления Syntec для деревообрабатывающего маршрутизатора |
| Система привода | Высокоточные японские сервомоторы Yaskawa / Delta |
| Трансмиссия | Спиральный редуктор с зубчатой передачей (ось $X/Y$), высокоточный шариковый винт (ось $Z$) |
| Направляющие рельсы | Квадратные линейные направляющие 25 мм / 30 мм |
| Поверхность стола | Многозонная вакуумная сетка в сочетании с T-образным пазом |
| Точность позиционирования | $pm 0,03 мм $ |
| Точность повторного позиционирования | $pm 0,02 мм $ |
| Максимальная скорость подачи | 60 000 мм/мин |
| Максимальная рабочая скорость | 25 000 мм/мин |
| Рабочее напряжение | 380 В переменного тока / 3 фазы / 50-60 Гц (доступны варианты на 220 В) |
Эта прочная конфигурация деревообрабатывающего ЧПУ-маршрутизатора 4x8 гарантирует, что независимо от того, производите ли вы большое количество корпусной мебели или изготавливаете двери на заказ, станок сохраняет структурную целостность без прогибов и потери калибровки. Каждый конструктивный элемент, от стальной портальной рамы, снятой с внутренних напряжений, до прецизионно шлифованных линейных направляющих, выбран для обеспечения бесперебойной работы вашего цеха без простоев.
Оптимизация производства и интеграция безопасности цеха
Мы разрабатываем нашу ЧПУ-станок для обработки древесины 4×8 с линейным ATC системы, которые делают больше, чем просто быстро режут. Настоящая эффективность цеха требует умной автоматизации, которая сокращает время на наладку и обеспечивает безопасность и чистоту рабочего процесса. Интегрируя системы фиксации большого объема, автоматическую калибровку и промышленный сбор пыли, мы превращаем наши крупноформатные маршрутизаторы в высокопроизводительные производственные центры.

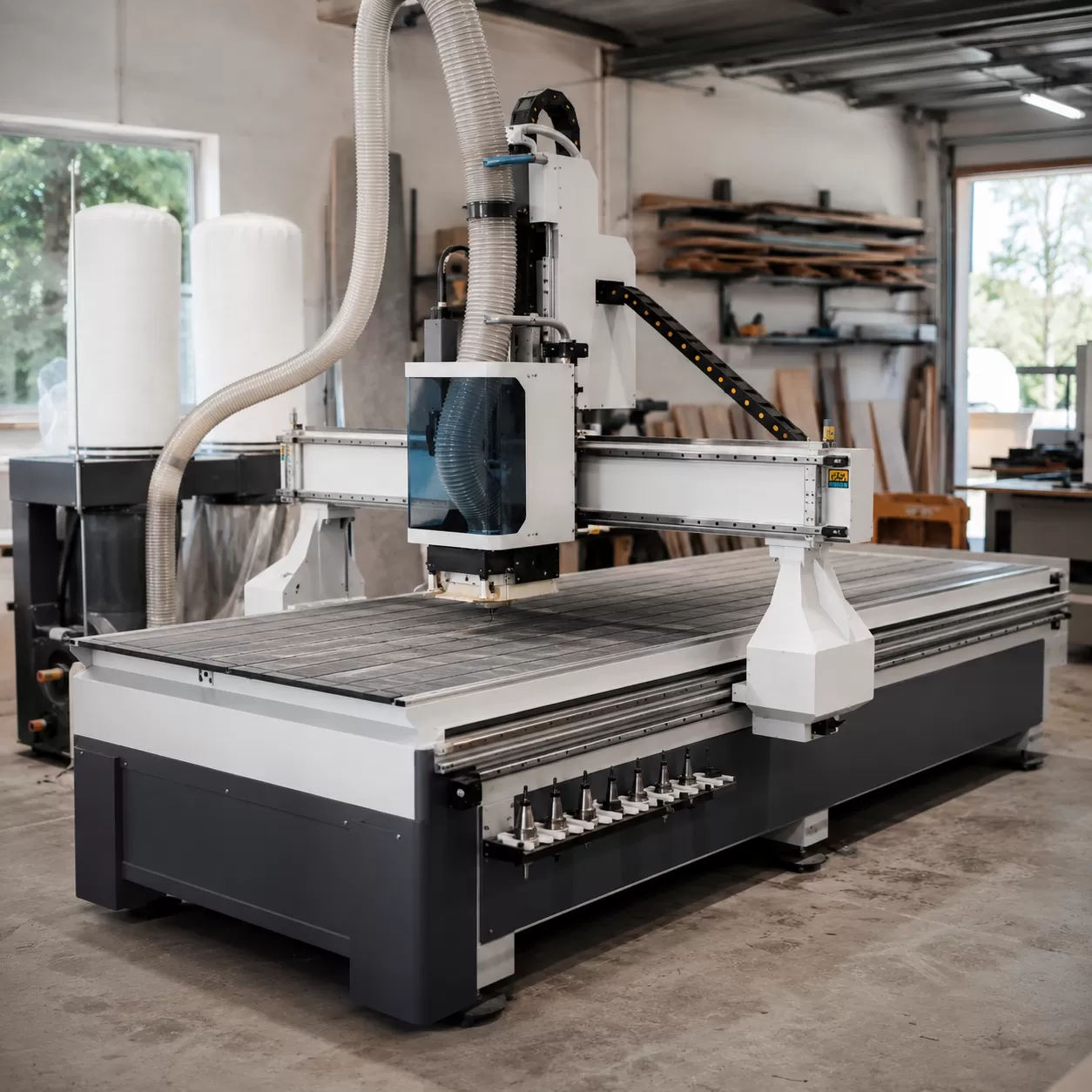

Многозонные вакуумные насосы большой мощности
Чтобы получить чистые, точные края на плоском раскроечном маршрутизаторе, ваши листовые материалы не должны смещаться ни на миллиметр. Наши станки оснащены прочным многозонным вакуумным столом, работающим от мощных насосов.
- Целевое всасывание: Легко изолируйте определенные участки рабочей поверхности 4x8 для поддержания максимального давления фиксации на небольших деталях.
- Нескользящий раскрой: Устраняет необходимость в ручной фиксации или механических креплениях, ускоряя оборачиваемость листов.
- Универсальная поддержка материалов: Надежно удерживает все: от стандартной фанеры до плотного МДФ и листовых пластиков.
Автоматическое выравнивание и калибровка материала
Ручное выравнивание тяжелого листа 4x8 отнимает драгоценное производственное время. Мы решаем эту проблему с помощью встроенных пневматических всплывающих штифтов для выравнивания материала. Просто прижмите материал к прочным установочным штифтам, чтобы мгновенно выровнять лист по истинным нулевым координатам станка. В сочетании с автоматическим датчиком инструмента система калибрует длину инструмента на лету после каждой смены с установленного на портале линейного магазина смены инструмента, обеспечивая идеальную точность глубины по оси Z без ручного касания.
Прочный кожух пылеудаления
Высокоскоростная обработка дерева генерирует огромное количество пыли и стружки в воздухе, которые могут изнашивать компоненты и портить качество кромок. Наш прочный кожух пылеудаления динамически перемещается вместе с высокомоментным воздушным шпинделем. Он направляет отходы непосредственно в систему сбора вашего цеха, прежде чем они смогут осесть на спирально-зубчатой рейке, шестерне или линейных направляющих. Это обеспечивает чистоту воздуха на вашем рабочем месте и гарантирует, что ваш деревянный фрезер ЧПУ 1325 работает с максимальной надежностью от смены к смене.
Часто задаваемые вопросы (FAQ)
Что делает линейный ATC лучше вращающегося карусель для маршрутизации листов 4×8?
Для стандартной ЧПУ-станок для обработки древесины 4×8 с линейным ATC настройки, линейный сменщик инструментов, установленный на каретке, гораздо эффективнее вращающейся карусели. Поскольку линейный рейк расположен прямо по пути каретки, шпиндель перемещается на значительно меньшую дистанцию для смены инструментов. Вращающаяся карусель, установленная сбоку машины, требует, чтобы вся каретка возвращалась в парковочную позицию, что увеличивает время цикла. Кроме того, линейные системы имеют меньше движущихся частей, что снижает механический износ и упрощает долгосрочное обслуживание в цехах с высоким объемом производства.
Может ли эта машина работать с немебельными материалами, такими как пластики или алюминий?
Да. Хотя он в первую очередь разработан как автоматическая смена инструмента для деревообрабатывающих станков, его тяжелая сварная стальная основа и высокотяготный воздушно-охлаждаемый шпиндель обеспечивают необходимую жесткость для работы с цветными металлами и пластиками. Регулируя скорости подачи и используя подходящие инструменты, вы можете беспрепятственно обрабатывать:
- акрил, HDPE, PVC и пену для вывесок
- листы алюминия и композитные панели (ACM)
- МДФ, фанеру и твердые породы древесины
Для специализированных проектов по изготовлению пластика сочетание этой машины с профессиональными акриловый ЧПУ-фрезер методами резки обеспечивает безупречные, без заусенцев края.
Какое программное обеспечение совместимо с системой управления Syntec?
Промышленная система управления CNC Syntec использует стандартный G-код, что делает её совместимой практически со всеми крупными программами CAD/CAM, используемыми в отрасли сегодня. Вы можете легко экспортировать файлы из таких программ, как:
- Vectric VCarve Pro / Aspire (Идеально для 2D-расположения и 3D-гравировки)
- Alphacam / Cabinet Vision (Отлично подходит для массового производства шкафов)
- ArtCAM / Autodesk Fusion 360 (Отлично для сложных 3D-изделий из дерева и пластика)
Контроллер считывает ваши файлы маршрутов прямо через USB или сетевую передачу, обеспечивая плавный переход от экрана к готовой детали.
