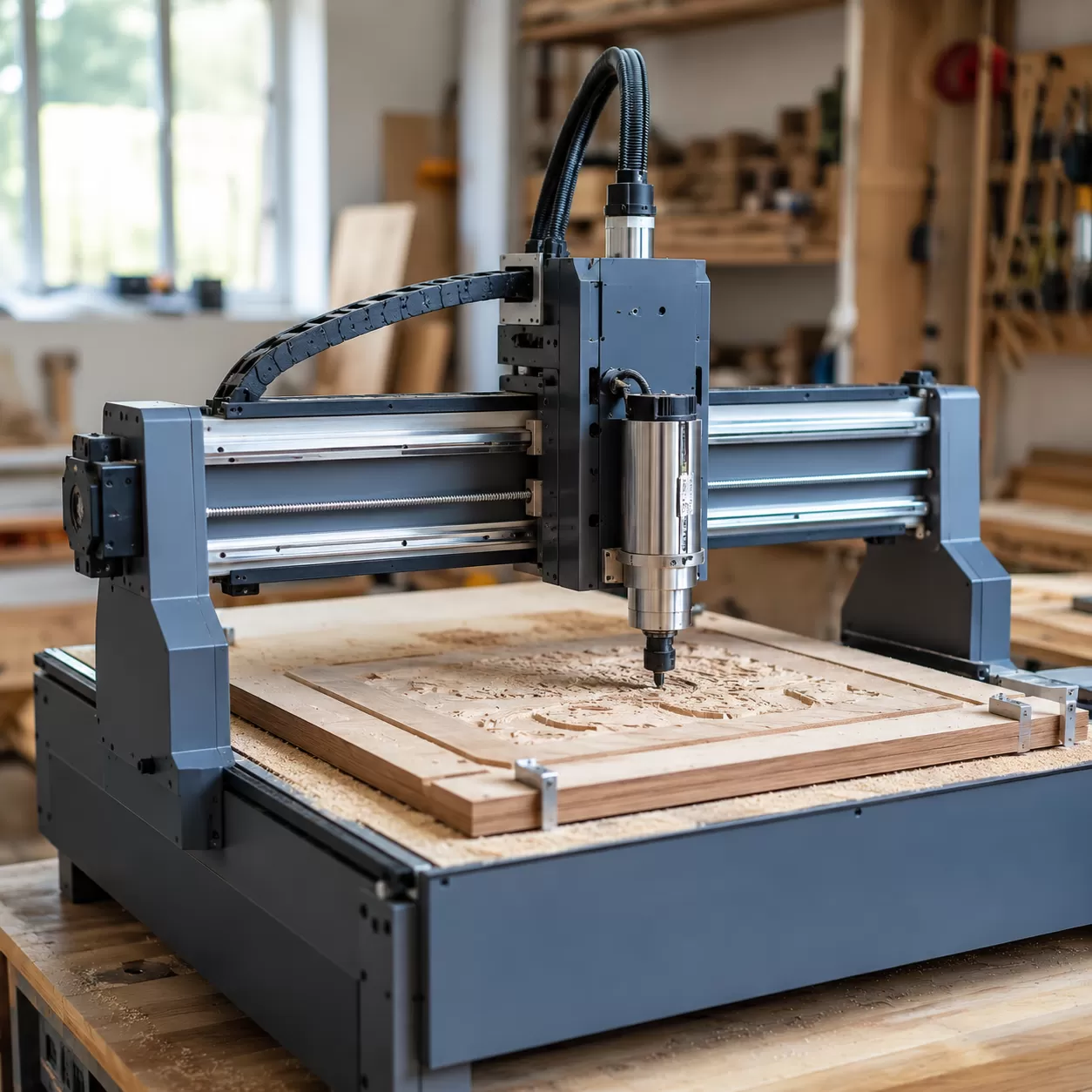

Познакомьтесь с ProMach 6040 CNC станком для обработки древесины
Большинство настольных устройств прогибаются под давлением, портят вашу точность и тратят дорогие материалы. Мы разработали ProMach 6040 CNC станок для обработки древесины чтобы решить именно эту проблему. Он обеспечивает жесткость промышленного производства прямо у вас на рабочем столе.
Промышленная мощность в компактном корпусе
Мы создали этот 600×400 CNC станок для мастеров, инженеров-прототипировщиков и владельцев малого бизнеса, которые не готовы идти на компромисс в точности. Совмещая тяжелую раму с компонентами промышленного уровня, мы устраняем разрыв между хлипкими комплектами для самостоятельной сборки и крупными промышленными фрезами.
- Премиальная универсальность 3-осей и 4-осей: Легко переходите от плоской 2.5D рельефной резьбы к сложной 3D цилиндрической фрезеровке.
- Мощный водяной охлаждаемый шпиндель 2.2 кВт: Резать твердые материалы гладко без перегрева во время длительных производственных циклов.
- Шариковые винты без люфта: Достигайте высокой повторяемости точности до миллиметра при каждом проходе.
- Мастерство работы с разными материалами: Легко обрабатывайте твердые породы древесины, мягкие породы, акрилы, пластики, печатные платы и мягкие неметаллы.
Будь то специализированная производственная мастерская или высококлассная гаражная студия, наш высокоточный настольный станок обеспечивает необходимую жесткость, скорость и надежность для превращения сложных цифровых проектов в безупречные физические изделия.

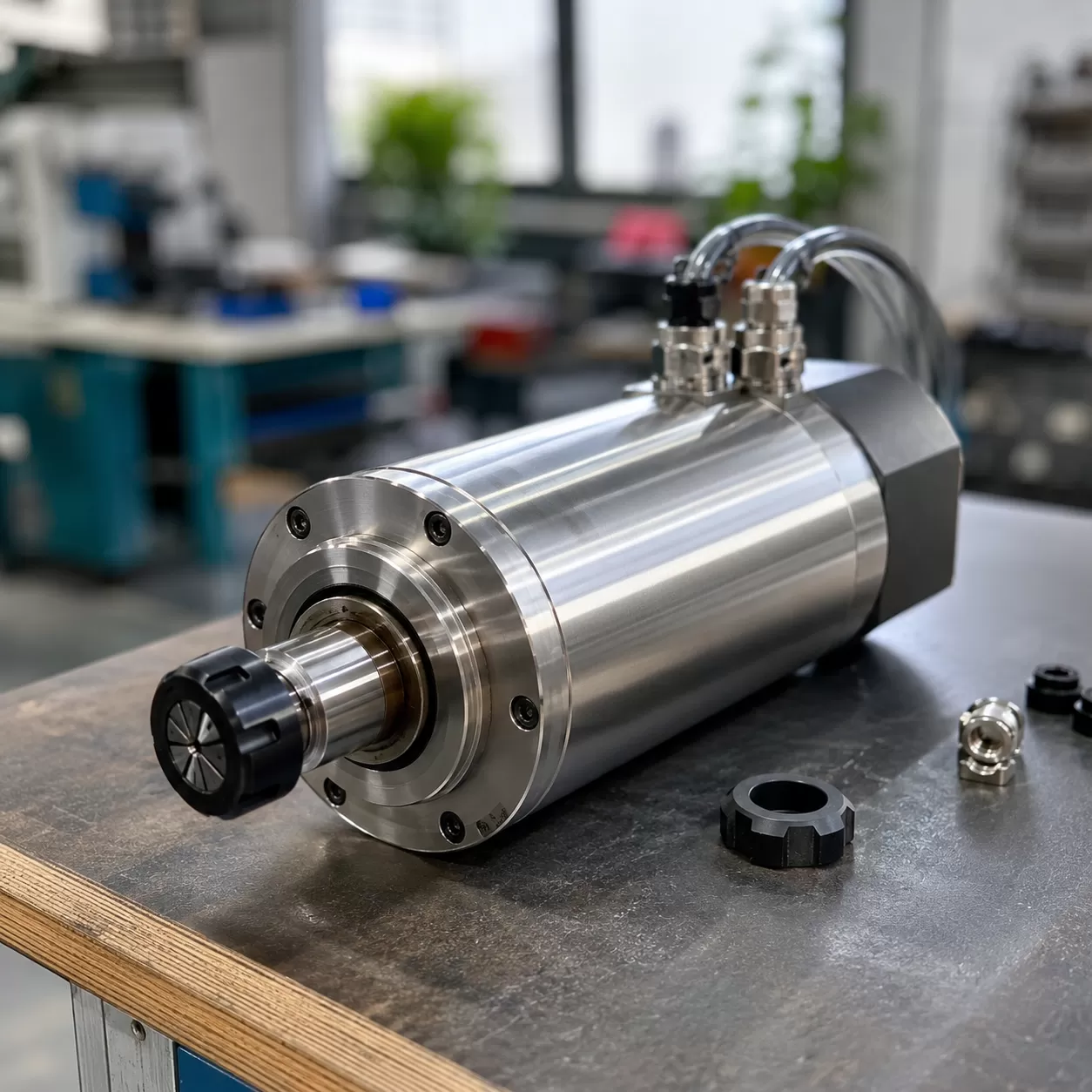

Высокотоковый водяной шпиндель 2.2 кВт
Когда речь заходит о сохранении точности во время длительных производственных циклов, сердце нашего фрезерного станка с ЧПУ 6040 это тяжелонагруженный водяной шпиндель 2.2 кВт. Работая на скорости до 24 000 об/мин, этот мощный регулируемый по скорости инструмент оставляет позади стандартные воздушные альтернативы меньшей мощности. В то время как воздушные шпиндели часто сталкиваются с перегревом и громким шумом при тяжелых нагрузках, наша жидкостная система работает очень тихо и поддерживает стабильный тепловой режим во время длительных циклов работы.
Этот промышленный шпиндель предназначен для высокой производительности и универсальной обработки инструментов:
- Совместимость с цанговыми зажимами ER20: Безопасно принимает более крупные штанги инструментов до 13 мм, позволяя выполнять тяжелую резьбу, профилирование и очистку битами, которые не справятся с меньшими цанговыми зажимами ER11 или ER16.
- Минимальный радиальный биение: При допуске биения $le 0.03 мм, он эффективно исключает отклонение инструмента. Это обеспечивает более чистые резы, предотвращает преждевременный выход из строя инструмента и обеспечивает безупречную отделку поверхности.
- Промышленное охлаждение: Постоянный поток жидкости охлаждает внутренние подшипники, значительно увеличивая срок службы мотора по сравнению с традиционными настольными системами.
Будь то глубокое вырезание карманов из твердых пород дерева или выполнение сложных 3D-резьб, этот шпиндель обеспечивает стабильный крутящий момент, необходимый для предотвращения застревания. Чтобы ваш система работала на пике возможностей, мы также предлагаем высококачественные запчасти и апгрейды прямо из нашего ассортимента Запасные части для ЧПУ для минимизации возможных простоев в мастерской.
Точные шариковые винты и линейные валы
Если вы когда-либо использовали настольный ЧПУ-гравер с ременным приводом, вы уже знаете, где он терпит неудачу. Ремни растягиваются, проскальзывают и создают люфт, что портит точность при тяжелых резах. Мы разработали ProMach 6040, чтобы полностью устранить эти проблемы, используя полностью промышленную систему привода.
Почему выбирают шариковые винты вместо ремней?
- Обратная заделка нулевая: Оснащен шариковыми винтами высокой точности SFU1605 по осям X, Y и Z для жесткой, без люфта механической передачи.
- Отсутствие дрейфа позиционирования: Система идеально сохраняет свои координаты, даже при работе с плотными твердыми породами или легкими металлами.
- Закаленные линейные направляющие: Хромированные закаленные направляющие валы обеспечивают невероятно плавное движение и долговечность износа.
- Высокая повторяемость: Достигается точность повторения $pm 0.05 мм для точных и последовательных производственных серий.
Хотя эта фрезерная машина с шариковыми винтами легко справляется с твердыми материалами, универсальность мастерской часто требует использования различных инструментов для разных задач. Для проектов, требующих чистых и быстрых резов по мягким, гибким рулонным материалам, а не по твердым резьбам, сочетание этой установки с высокоскоростной CNC ножевой резальной машиной создает идеальную прототипную площадку. С ProMach 6040 вы получаете настольное решение, обеспечивающее настоящую промышленную стабильность без ущерба для точности при тяжелых нагрузках.

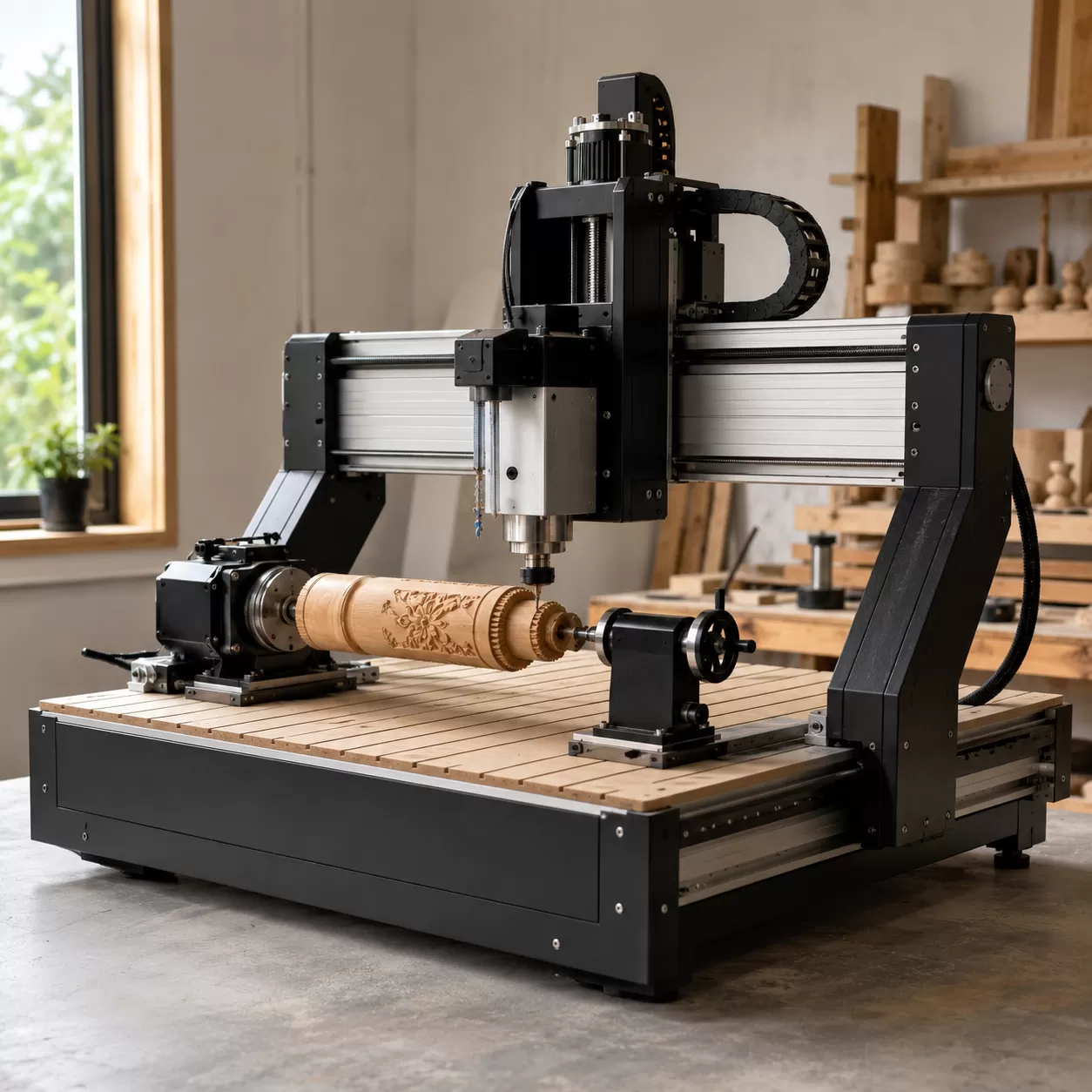

Возможность 4-осевой резьбы с настоящей вращательной индексацией
Переход от стандартной 2.5D рельефной резьбы к настоящей 3D вращательной обработке открывает новые горизонты производственных возможностей. Наше устройство с подключением 4-осевого вращательного стола CNC устраняет ограничения плоской обработки, позволяя без швов оборачивать траектории инструмента вокруг цилиндрического заготовки. Будь то производство нестандартных мебельных элементов или высокодетализированных художественных изделий, эта установка обеспечивает истинную многоосевую универсальность.
Разработано для цилиндрической точности
Это расширение оборудования создано для обработки сложной геометрии без пропусков:
- 80мм зажим с ручной фиксацией: Надежно удерживает ваш заготовку для быстрого монтажа и быстрого смены без сложных регулировок захватов.
- Коэффициент редукции 1:3: Увеличивает крутящий момент для предотвращения проскальзывания или остановки при тяжелых режущих нагрузках.
- Тяжелая задняя бабка: Обеспечивает жесткую поддержку для длинных заготовок, исключая прогиб во время высокоскоростных операций.
Эта установка идеально подходит для обработки необработанных заготовок в сложные ножки для столов, индивидуальные шахматные фигуры и детализированные цилиндрические гравировки. Если в вашей мастерской требуется переход от вращательной резьбы к плоским панелям, наши 3-осевой ЧПУ-фрезер по дереву конфигурации предлагают идеальную базу стабильности и точности для стандартных геометрических деталей. Переключение на модуль 4-й оси просто расширяет ваши возможности дизайна на той же жесткой платформе.
Профессиональный контроллер CNC Mach3
Наша Фрезерный станок 6040 оснащен профессиональной цифровой системой управления, созданной для устранения задержек данных, потерь сигнала в процессе работы и зависаний компьютера. Изолируя аппаратное обеспечение обработки от основных электропитаний, мы обеспечиваем стабильный цифровой-аналоговый сигнал для сложных и длительных 3D-гравировок.
Индустриальное оборудование высокого класса:
- Изолированное питание и встроенный VFD: Тяжелый блок управления содержит независимый источник питания в паре с встроенным частотно-регулируемым приводом (VFD) для эффективного управления шпинделем мощностью 2,2 кВт.
- Защита от помех: Мощное экранирование предотвращает электромагнитные помехи (ЭМИ), мешающие передаче данных, обеспечивая чистую передачу команд шаговым двигателям.
Беспрепятственная совместимость программного обеспечения
Система управления плавно обрабатывает стандартные команды G-кода на различных платформах. Она обеспечивает нативную поддержку широко используемого контроллера Mach3 CNC интерфейс вместе с современными альтернативами программного обеспечения для управления на базе USB. Независимо от того, выполняете ли вы сложные маршруты инструментов из Vectric, Fusion 360 или ArtCAM, наше оборудование переводит ваши дизайны в безупречное движение. Если вам нужна помощь в настройке вашего цифрового рабочего пространства, ознакомьтесь с нашим руководством по выбору Программное обеспечение для ЧПУ для вашего производственного процесса.
Разработано для многоматериальной универсальности
Мы разработали станок с ЧПУ ProMach 6040 для обработки дерева, чтобы он мог справляться не только со стандартной деревообработкой. Благодаря жесткой раме и высокомоментному шпинделю этот настольный гравировальный станок по дереву охватывает широкий спектр материалов с абсолютной точностью. Независимо от того, работаете ли вы в небольшой мастерской или создаете прототипы сложных деталей, этот станок адаптируется к вашим производственным потребностям.
- Твердые и мягкие породы древесины: Испытайте быстрое фрезерование, чистое создание вывесок и сложную 3D-гравировку по дереву. Он вырезает безупречные пользовательские производства мебели соединения и глубокие рельефные узоры на твердых породах древесины, таких как дуб, клен и орех, а также на мягкой сосне.
- Пластики и акрилы: Добивайтесь чистой, неплавящейся обработки кромок при каждом задании. Настраивая скорость подачи, этот акриловый ЧПУ-фрезер легко прорезает литой акрил, ПВХ-вывески, нейлоновые компоненты и пользовательские электрические корпуса без сколов материала.
- Цветные мягкие металлы и печатные платы: Расширьте свои возможности для легких промышленных работ. Станок обеспечивает жесткость, необходимую для высокоточного фрезерования печатных плат, а также для чистого гравирования и легкого фрезерования на алюминиевых листах, латуни и медных пластинах.

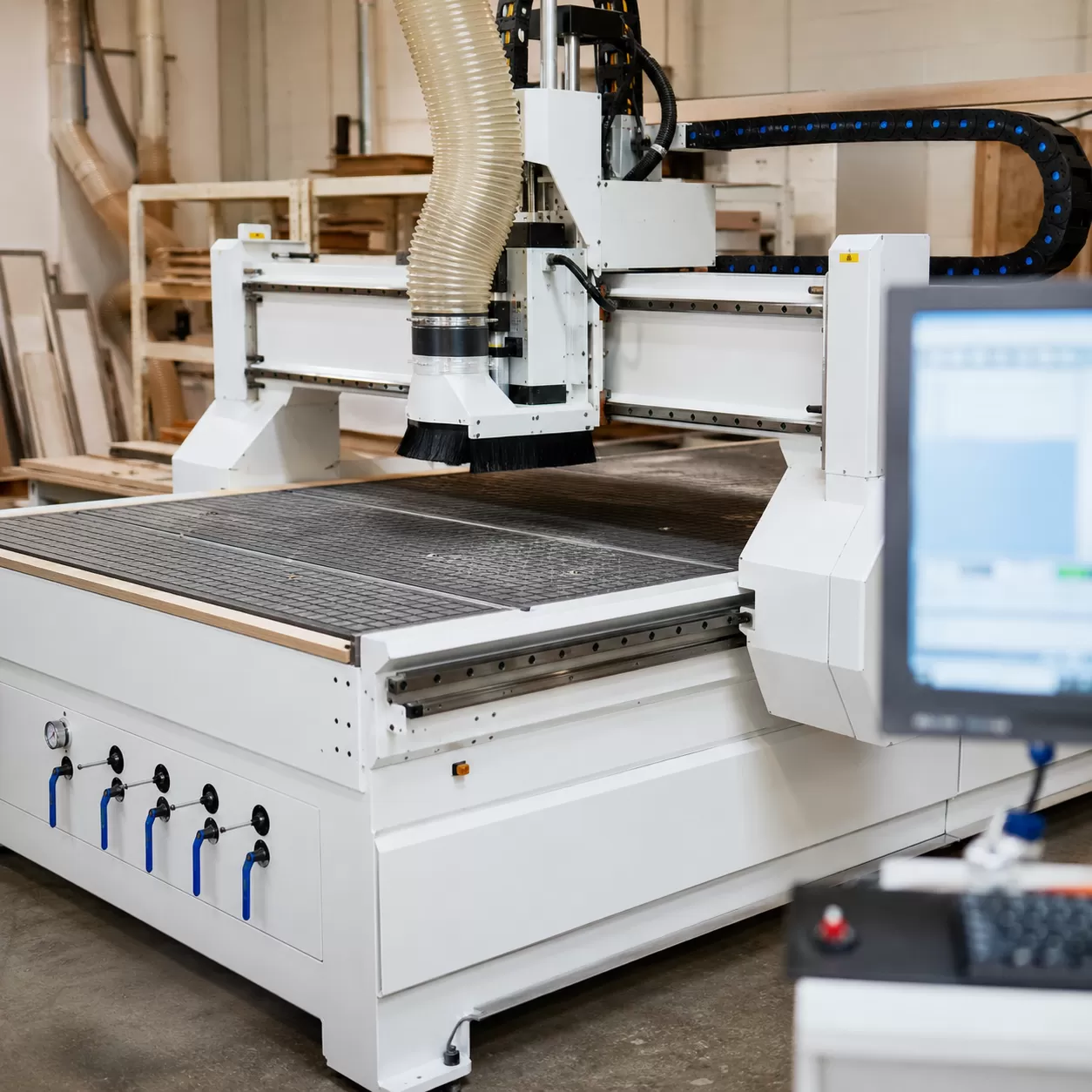

Технические характеристики ProMach 6040
Мы разработали ЧПУ-фрезер по дереву ProMach 6040 для преодоления разрыва между любительскими станками и промышленными центрами. Используя жесткую раму из алюминиевого сплава 6061 и 6063, этот станок сохраняет высокую стабильность даже при высоких скоростях подачи. Ниже приведено техническое описание стандартной 600×400 CNC станок конфигурации.
Сетка технических характеристик
| Особенность | Технические характеристики |
|---|---|
| Эффективная рабочая зона | 600(X) x 400(Y) x 150(Z) мм |
| Мощность и тип шпинделя | 2,2 кВт с водяным охлаждением (цанга ER20) |
| Скорость шпинделя | 0 – 24 000 об/мин |
| Материал рамы | Закаленный алюминиевый сплав 6061 и 6063 |
| Система привода | Шарико-винтовые передачи SFU1605 / Закаленные хромированные валы |
| Класс двигателя | Шаговые двигатели высокой мощности NEMA 23 |
| Максимальная скорость подачи | 4 000 мм/мин |
| Точность повторного позиционирования | TP4Tpm 0.05 мм |
| Интерфейс связи | Порт USB / Поддержка Mach3 |
Наш фокус при разработке фрезерного станка с ЧПУ 6040 был на создание профессионального рабочего пространства, которое помещается на стандартный верстак. Для тех, кто ищет еще большие возможности для производства, мы также предлагаем 1530 ЧПУ деревообрабатывающего станка с ЧПУ для обработки полноразмерных промышленных листов.
Основные преимущества аппаратного обеспечения
- Высокоточные шаговые двигатели NEMA 23: Обеспечивают необходимую силу для прорубания твердых пород дерева и мягких металлов без пропусков шагов.
- Точные шариковые винты: В отличие от ременных приводов, винты SFU1605 обеспечивают отсутствие люфта и высокую точность для сложных 3D гравировок по дереву.
- Мощный каркас: Усиленная алюминиевая конструкция минимизирует вибрацию, что обеспечивает более чистую поверхность при обработке акрила и алюминиевых пластин.

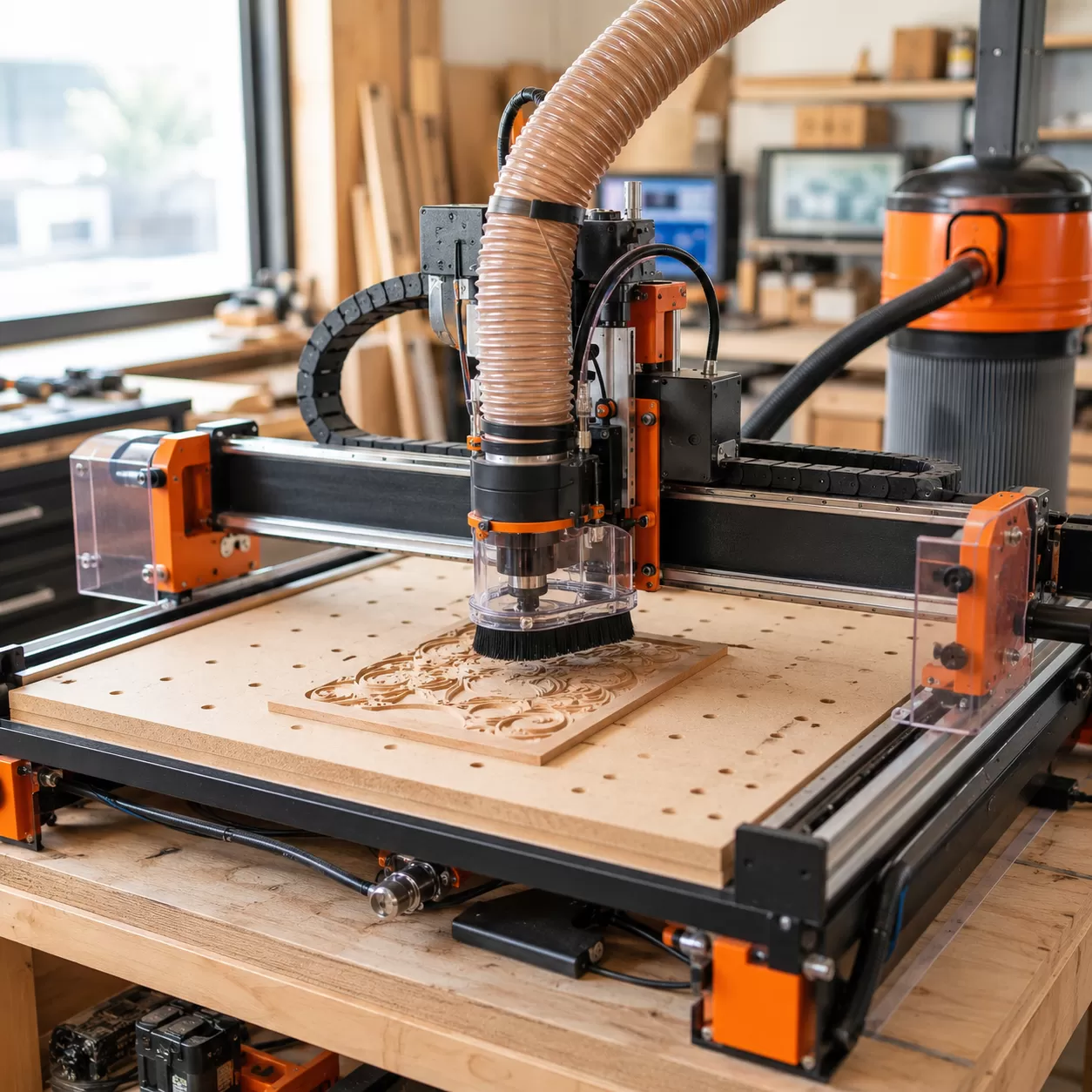

Промышленные меры безопасности и улучшения качества жизни
Мы понимаем, что высокая производительность Фрезерный станок 6040 должна быть одновременно невероятно безопасной в эксплуатации и легкой в использовании. Именно поэтому мы разработали эту машину с набором промышленных защитных средств и улучшений качества жизни, которые защищают вашу инвестицию и упрощают ваш ежедневный рабочий процесс. Будь то занятая мастерская или управление высокоточной настольной фрезерной установкой, эти функции минимизируют время простоя и исключают дорогостоящие ошибки.
- Предустановленные механические концевые выключатели: Прочные концевые выключатели идут в стандартной комплектации на всех осях (X, Y и Z). Они служат физическими границами, автоматически останавливая машину до того, как произойдет столкновение каретки, защищая высокоточные шариковые винты и двигатели от повреждений при перерасхождении.
- Автоматический контроль зонда инструмента: Обнуление по оси Z полностью безошибочно с нашим специальным касанием. Он автоматически калибрует высоту вашей фрезы за секунды, обеспечивая идеальную глубину гравировки на всём — от деревянных вывесок до сложных проектов маршрутизации изоляции печатных плат.
- Кнопка аварийной остановки (E-Stop): Безопасность всегда на первом месте. Высоконаглядная, прочная кнопка аварийной остановки расположена прямо на передней панели блока управления, позволяя мгновенно отключить питание и остановить движение в случае поломки фрезы или смещения заготовки.
Эти встроенные защиты обеспечивают, что наши комплекты для гравировки на 3 и 4 осях предоставляют беззаботный, надежный опыт производства с первого дня.
Полный комплект для резьбы по дереву CNC:
Когда вы инвестируете в Фрезерный станок 6040, вам не нужно тратить дни на поиск подходящих компонентов, чтобы начать работу. Мы поставляем ProMach 6040 как комплексный, готовый к производству комплект. Каждый компонент разработан для безупречной совместной работы, минимизируя время настройки, чтобы вы могли сразу приступить к обработке.
Вот что именно вы найдете при распаковке вашего комплекта:
- Собранная механическая каретка и кровать ProMach 6040: Создана из прочного алюминиевого каркаса, с предварительно выровненными высокоточным шариковыми винтами и хромированными линейными направляющими валами.
- Профессиональный блок управления Mach3 CNC: Полностью интегрированный, прочный блок управления с независимым источником питания и встроенным преобразователем частоты (VFD) для точного управления скоростью шпинделя.
- Модуль 4-й оси с вращающимся столом CNC: Включает подключаемый 80-мм трехкулачковый патрон с коэффициентом редукции 1:3 для высокоточного цилиндрического гравирования.
- Система промышленного охлаждения: Погружной промышленный насос высокой мощности вместе с премиальными водопроводными линиями для поддержания ваших водяной шпиндель 2.2 кВт работающих при оптимальных температурах.
- Аксессуары для установки и стартовый комплект: Включает автоматическую проверку з-оси с помощью датчика касания, прочные зажимы из материала, набор начальных фрез для маршрутизатора и понятные инструкции по настройке.
Разбор комплектации ProMach 6040
| Элемент | Описание | Цель |
|---|---|---|
| Механическая рама | Предварительно собранная каретка и стол CNC-станка размером 600×400 | Содержит основные компоненты движения и жесткую структуру |
| Центр управления | Контроллер с частотным преобразователем (совместим с USB/Mach3) | Преобразует цифровые сигналы в плавное движение машины |
| Роторное приспособление | Модуль фрезерной машины с 4 осями (патрон 80 мм) | Обеспечивает истинное 3D цилиндрическое гравирование и фрезерование |
| Комплект охлаждения | Погружной водяной насос и гибкие охлаждающие линии | Защищает шпиндель с оборотами 24 000 об/мин во время длительных производственных запусков |
Будь то расширение вашей мастерской или необходимость в надежном оборудовании 3D CNC маршрутизатор для прототипирования из различных материалов, этот универсальный комплект обеспечивает промышленное оборудование в компактном настольном формате. Каждый элемент аккуратно упакован в высокоплотную пену, чтобы обеспечить его безопасную доставку в вашу мастерскую, точную настройку и готовность к работе.
